从比亚迪汽车批量召回，看动力电池的组装PFMEA怎么写

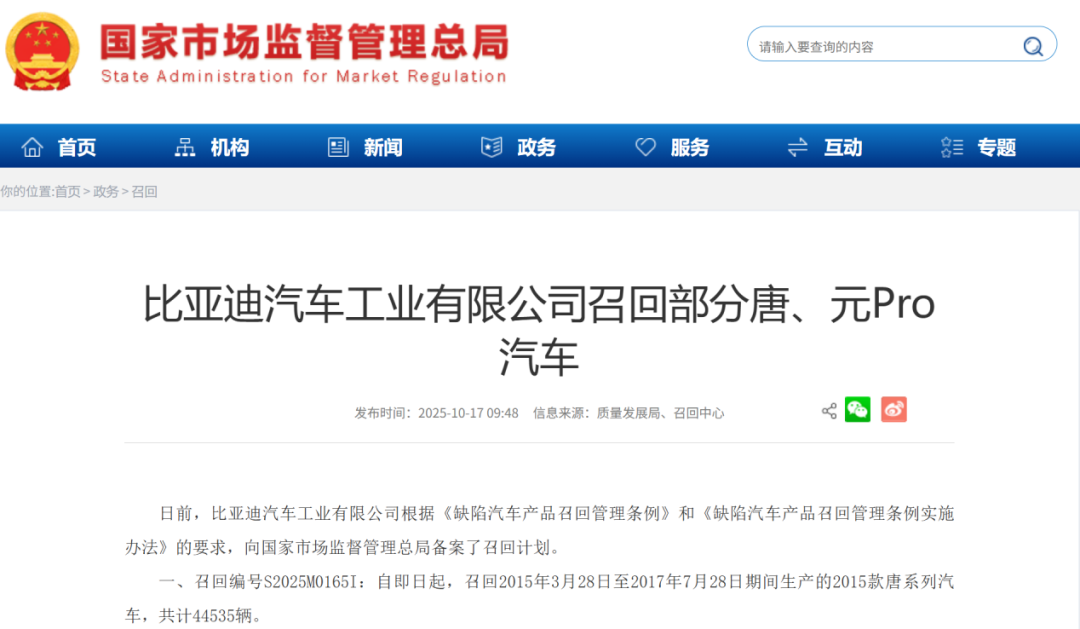

2025年10月17日，比亚迪一次性召回超11万辆汽车，其中包括71248辆元Pro纯电动汽车，召回原因直指“动力电池密封垫安装不到位，引起密封性下降，若长时间高速涉水，可能造成动力电池进水，绝缘性能下降”。
作为新能源汽车的“心脏”，动力电池的密封性能直接关系到车辆的安全性能。比亚迪此次召回揭示了电池密封环节的通用风险，不同车企、不同车型都可引以为鉴，将“密封垫安装不到位”作为高优先级失效模式进行预防。
传统PFMEA多关注企业内部历史问题，但行业公开的召回信息同样是宝贵的“经验库”。将外部案例纳入PFMEA分析，等于将竞争对手的“学费”转化为自身预防措施，是质量管控的高效之道。
接下来，我们就将这条召回案例输入给PFMEA Agent，一起来看看它是如何将历史经验融入“动力电池组装”的PFMEA分析中。
步骤一：范围确定-策划与准备
目标：针对比亚迪元Pro“动力电池密封垫安装不到位”的召回事件，系统分析电池组装过程中密封安装工序的潜在风险，并将外部召回案例转化为预防性控制措施。
关键输入：
召回信息：密封垫安装问题导致电池进水、绝缘性能下降，极端情况下动力电池输出功率降低。
过程范围：聚焦动力电池组装线的密封安装工序，包括电芯预处理、电芯堆叠/排列、极耳焊接、模组组装、密封垫安装、外壳封装、绝缘测试等步骤。
团队组建：跨职能团队（工艺、质量、生产、设备）协同，参考比亚迪召回原因制定分析边界。
本例应用：将比亚迪召回事件作为“历史经验库”输入，明确密封安装工序为高风险节点，避免内部数据局限性。
步骤二：结构分析-搭建分析框架
【目的】 将制造系统分解为过程项、过程步骤和过程工作要素。
我们将动力电池组装过程分解为以下过程项（即宏观工序），并选取“密封垫安装”作为本次深入分析的示例过程步骤。
过程步骤：
电芯预处理
电芯堆叠/排列
极耳焊接
模组组装
密封垫安装
外壳封装
绝缘测试
密封垫安装的作业要素：
【人】作业员
【机】密封垫自动安装设备（如机械臂、定位装置）
【机】扭矩扳手或液压紧固工
【机】涂胶设备
【料】密封垫
【环】车间洁净度
【环】温湿度
【环】工作台防震与平整度
图：海岸线科技AQP FMEA软件
此步帮助我们厘清了“过程步骤”和“过程工作要素”（人、机、料、环），为后续分析奠定了坚实的基础。
步骤三：功能分析-明确“应该做什么”
【目的】 功能分析的目的是将“动词+名词”形式描述的功能分配到制造过程的每个要素（过程项、过程步骤、作业要素），并明确其可测量的要求。
以下是针对动力电池组装过程（以“密封垫安装”为例）的功能分析框架。
功能 | 特性&要求 |
固定密封垫于箱体接口 | - 密封垫位置：无偏移、错位 |
提供均匀密封压力 | - 压缩率控制在30%-60% |
阻隔外部环境侵入 | 通过气密性测试（泄漏率≤27cm³/min@5kPa） |
接下来，我们为上一级 产品/过程项【动力电池装配线】定义：
功能：保障电池系统整体密封性
特性/要求：达到IP68防护等级（水深1米下浸泡1小时无水侵入）
最后，继续看 过程工作要素。
要素 | 功能 | 特性&要求 |
作业员 | 正确执行密封垫安装的标准作业流程 | |
密封垫自动安装设备 | 控制密封垫安装的精确性 | -安装压力：5-8N -安装角度：90° -安装时间：3S |
涂胶设备 | 在指定位置连续、均匀地涂敷密封胶 | - 胶线宽度3±0.5mm，连续无断点 - 涂胶位置精度±1mm |
扭矩扳手 | 提供均匀、准确的螺栓紧固力矩 | - 紧固扭矩公差±0.5N·m |
密封垫 | 在螺栓压紧下产生弹性变形，填充法兰面微观间隙 | - 材质：硅胶泡棉（压缩率50%） - 厚度公差±0.1mm |
图：海岸线科技AQP FMEA软件
密封垫安装功能详解（基于比亚迪召回教训）
1、核心功能：压缩率控制
要求：密封垫压缩率需严格控制在30%-60% 范围内。若压缩率＜30%，会导致密封压力不足（易泄漏）；若＞60%，则密封垫易过度变形、回弹性下降，长期使用后失效。比亚迪召回事件中“密封垫安装不到位”可能与压缩率不均或未达标直接相关。
2、防错功能：定位准确性
要求：密封垫与箱体安装孔对齐误差≤0.5mm，避免螺栓紧固时密封垫偏移。部分方案采用磁性定位工装（如柔性薄磁片）替代传统背胶，便于调整位置并提升安装效率。
3、长期密封功能：抗老化与阻燃
要求：密封垫需满足阻燃标准（如UL94-V0），且在-40℃~120℃温度范围内保持弹性。先进设计中会加入包边钢带，隔离电芯热失控时的高温喷溅物，防止密封垫碳化。
步骤四：失效分析-推演“可能会出什么错”
【目的】 失效分析的目的是针对密封垫安装的每一项功能，系统分析其潜在的失效模式（Failure Mode）、失效影响（Effect）及失效原因（Cause），从而构建完整的“原因→模式→影响”逻辑链。
以下基于密封垫安装的功能要求（见第三步），结合比亚迪召回案例及行业共性风险，展开分析。
首先来看一下密封垫安装的失效分析框架。
失效模式
核心问题：功能“如何失效”
密封垫安装过程中可能出现的具体错误形式（如密封垫偏移、压缩不足等）。
失效影响
核心问题：对上级系统“造成什么后果”？
失效模式对过程项（动力电池包装配线）功能（如整体密封性、绝缘性能）的影响。
失效原因
核心问题：失效“为何发生”？
追溯至作业要素（4M）的功能失效（如人员操作失误、设备精度不足、材料缺陷等）。
接下来，我们对密封垫安装的典型失效模式、影响及原因，详细分解展开。
内容太多，具体可查看下图。
图：海岸线科技AQP FMEA软件
以比亚迪元Pro“密封垫安装不到位”为例，构建完整失效链。
失效模式：密封垫局部压缩率＜20%，无法形成有效密封。
失效原因（作业要素）：
设备：自动安装设备定位精度不足，密封垫初始放置即偏移。
人员：扭矩紧固顺序未标准化，螺栓间压缩率不均。
失效影响：
过程项功能失效：动力电池包装配线整体密封性（IP67）丧失。
最终后果：电池进水、绝缘下降，需召回并补胶修复。
这时，我们可以看到一条失效链。
图：海岸线科技AQP FMEA软件
关联行业教训：将比亚迪等外部案例的失效模式（如压缩不均、污染）纳入PFMEA数据库，避免重蹈覆辙。
聚焦高风险环节：压缩率控制（30%-60%）、密封面清洁被识别为关键控制点，需在后续优化中优先防错。
追溯根本原因：失效原因精确指向4M要素（如设备精度、环境洁净度），为制定改进措施提供具体输入。
失效分析是PFMEA的核心环节，通过系统拆解密封垫安装的“功能-模式-影响-原因”链条，将比亚迪召回事件的教训转化为可预防的具体风险点。最终目标是确保动力电池包装配线的密封功能在设计阶段即被有效保障，而非依赖售后补救。
步骤五：风险分析-评估“问题的严重性”
【目的】 风险分析的目的是基于失效分析的结果，评估每个失效模式的严重度（S）、频度（O）和探测度（D），从而确定行动优先级（AP），以聚焦资源解决最高风险的问题。以下是针对密封垫安装关键失效模式的风险评估。
严重度（S）： 衡量失效模式对最终用户（车辆安全/功能）的影响程度。评分1-10分，分数越高影响越严重。
9-10分：影响安全/法规（如电池进水导致热失控）。
7-8分：基本功能丧失/降低（如车辆无法行驶或性能下降）。
5-6分：次要功能失效（如舒适性功能失灵）。
频度（O）： 评估失效原因发生的可能性。评分1-10分，基于历史数据、工艺控制水平判断。
高（7-10分）：工艺不稳定或缺乏防错时频发（如密封垫偏移若未设计定位销）。
中（4-6分）：偶尔发生，但有部分控制措施。
低（1-3分）：几乎不可能发生，已有成熟预防手段。
探测度（D）： 衡量现有检测方法在失效流入下道工序或到达用户前发现问题的能力。评分1-10分，分数越高表示越难探测。
高（1-3分）：可100%探测（如全自动气密性测试）。
中（4-6分）：抽样检测或依赖人工检查。
低（7-10分）：难以探测（如密封垫微观褶皱需拆解才发现）。
结合上一步的失效分析，进一步展开风险评价。
以【密封垫压缩率不足（＜30%）】为例，导致的失效影响是“电池进水、绝缘下降，极端情况热失”，由于影响安全，因此严重度S=10；
失效原因：扭矩工具未校准、螺栓紧固顺序错误的工艺波动，频度O=6；
现行探测措施：人工抽检压缩量；气密性测试（可探测部分失效），探测度D=4。
综合来看，RPN=S*O*D=240，行动优先级AP=H。
继续分析【密封垫定位偏移】，导致的失效影响是“局部密封失效，电池包气密性不合格”，属于基本功能丧失，因此严重度S=8；
失效原因：机械臂定位精度＞0.5mm；无视觉引导系统，频度O=5；
现行探测措施：人工目视检查（易漏检），探测度D=7。
综合来看，RPN=S*O*D=280，行动优先级AP=H。
一般RPN值/AP值越高，风险越大。通常AP=H，RPN > 100 或单项S、O、D评分极高时，必须制定优化措施。
步骤六：优化-制定“狙击”风险的行动
1、密封垫压缩率不足（AP-高）
优化重点：降低频度（O）而非仅提升探测（D）。比亚迪召回后采用“密封胶补强”属于事后探测补救，PFMEA更应强调预防。
防错设计：采用扭矩扳手联动系统，紧固顺序错误时自动停线（O从6→3）。
标准细化：明确压缩率30%-60%范围（参考专利：螺栓间压缩量需控制），并设定自动监控报警。
2、密封垫定位偏移（AP-高）
优化重点：提升探测能力（降低D）并预防发生（降低O）。
视觉系统：加装CCD相机实时识别偏移（D从7→3）。
定位工装：设计磁性定位销，使密封垫仅可正确安装（O从5→2）。
安全优先原则：严重度（S）≥9的失效（如电池进水）必须优先行动，无论RPN值高低。比亚迪召回事件表明，密封失效的严重度被低估可能导致大规模安全隐患。
频度与探测度的平衡：优先通过防错设计降低频度（O），而非仅依赖检测（D）。例如，密封垫压缩率控制需优化工艺稳定性，而非仅加强气密性测试。
数据驱动评分：频度（O）评分应参考历史数据（如比亚迪召回规模显示密封问题非偶发），探测度（D）需评估现有测试方法的局限性（如气密性测试无法覆盖所有安装缺陷）。
风险分析将比亚迪召回案例中的“密封垫安装不到位”转化为可量化的风险指标，揭示其高严重度（S=10）与难探测（D=7）的特性。
通过AP分析，企业可跳出“事后补救”循环，将资源聚焦于预防性防错设计（如密封垫定位工装）而非仅依赖终端测试。最终，PFMEA的价值在于将外部教训（如行业召回）转化为内部预防壁垒，避免“重蹈覆辙”。
步骤七：结果文件化与沟通-让分析成果“活下去”
【目的】 将分析过程固化为组织资产，并确保措施传递到执行层面。
【案例实操】 完成所有分析后，应将完整的PFMEA表格归档为正式文件。其中所有的建议措施和优化后的过程控制方法，都必须清晰地传递并更新到该产品的控制计划（Control Plan） 和相应的作业指导书（SOP） 中，从而形成完整的质量管理闭环。
总结
比亚迪的召回事件，如同一面镜子，映照出新能源汽车行业在高速扩张中对质量细节的敬畏之心。一枚小小的密封垫，不仅是工艺细节的体现，更是连接安全承诺与用户信任的桥梁。
PFMEA的精髓不在于创建一份完美的报告，而于培育一种“预防优于纠正”的质量文化。但在实践中，其繁重的分析工作、庞杂的数据整合以及对工程师经验的高度依赖，往往让企业力不从心。正因如此，海岸线科技打造了PFMEA Agent，通过人工智能技术，为企业提供一位不知疲倦、知识渊博的“数字工程师”，与传统工程师形成能力互补，将PFMEA从一项繁重的“文档任务”转变为高效的“智能分析”。
PFMEA Agent协助工程师从基础信息处理中解放出来，更专注于高价值决策，如根本原因研判与深层防错设计。人机协同不是替代，而是赋能，它放大工程师的专业价值，助力企业将“事前预防”真正落地。
总而言之，从比亚迪的召回事件到PFMEA的精益分析，再到AI智能体的辅助，其核心脉络一以贯之：质量是设计并制造出来的，而卓越的质量管理，离不开先进工具与人类智慧的深度融合。 在人工智能时代，善用如PFMEA Agent这样的智能工具，或许是企业在追求质量零缺陷的道路上，实现降本增效、构筑核心竞争力的关键一步。
欢迎联系我们获取完整PFMEA报告案例，如有特定产品FMEA分析需求，也欢迎留言，我们将持续为您解读。
