DFMEA分析案例之汽车车门把手总成
2025年10月13日，成都一辆搭载半隐藏式门把手的小米SU7因碰撞起火，路人救援时因车门无法打开，最终驾驶员遇难。

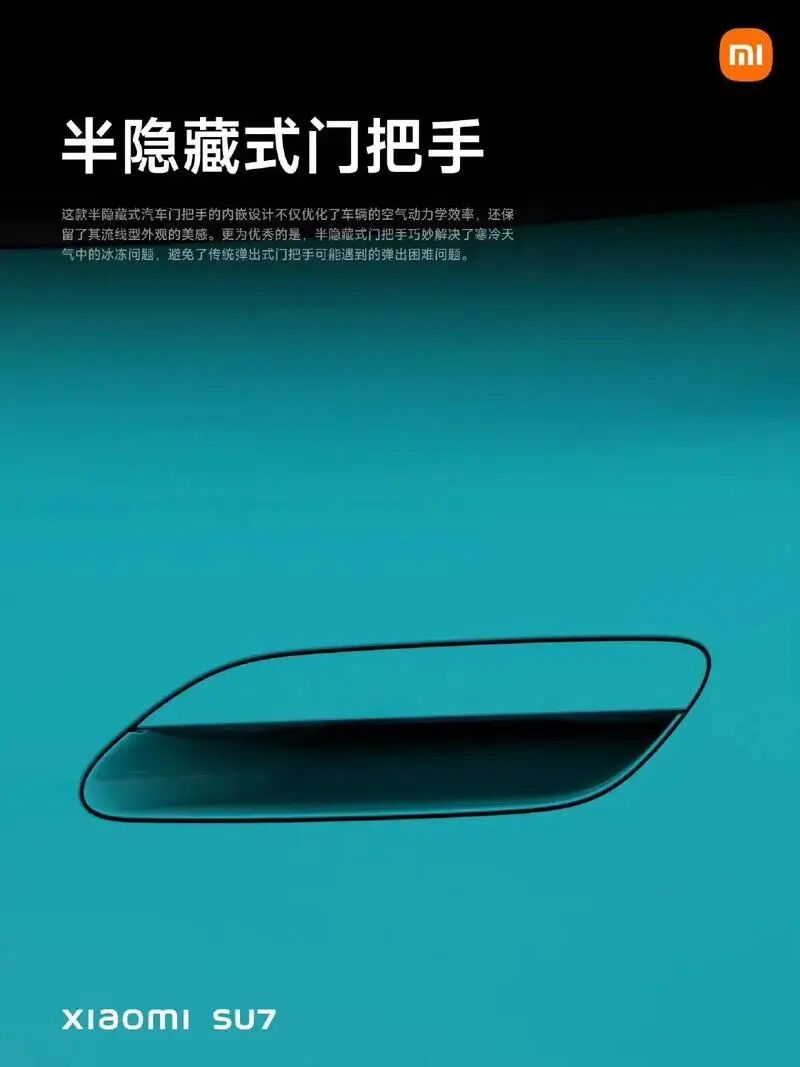

图：半隐藏式车门把手
关于隐藏式车门把手的吐槽，这两年一直都没有停止，而因为隐藏式车门把手导致的安全事故，也偶有发生。
山西高速追尾事故（2024年）：隐藏式门把手断电失效致3人遇难；
特斯拉Model Y 因电子把手失灵致儿童被困，美国监管局调查17.43万辆车型；
中保研测试数据：电子门把手侧面碰撞后弹出成功率仅67%，远低于机械把手的98%。
近日，工信部发布《汽车车门把手安全技术要求》，今天我们就结合这份标准，让DFMEA Agent输出一份“汽车门把手”的DFMEA报告，和大家一起来了解一下，这份新的技术要求。
PS：以下分析内容主要参考此份标准内容，用实例演示DFMEA Agent的分析效果，实际大家在写DFMEA报告时，还需要参考设计图纸、技术要求等更多文件，因此实际使用时，如能提供给DFMEA Agent更多输入，报告内容会更丰富。
1
策划与准备
分析对象：车门把手总成（含机械/电子部件、控制器、线束）
FMEA团队：由设计工程师、材料工程师、制造工艺工程师、质量工程师和供应商质量工程师组成跨功能团队。
基础资料：设计图纸、技术规范、历史失效数据等。
2
结构分析
我们将系统逐级分解，建立结构树和边界图/接口矩阵，明确分析范围。
系统级：汽车车门把手总成；
子系统级：车门外把手（继续展开）、车门内把手；
组件：执手组件（继续展开）、锁芯与解锁机构、底座与安装结构、辅助机构；
子组件：手柄、连接段与传动轴、复位弹簧。

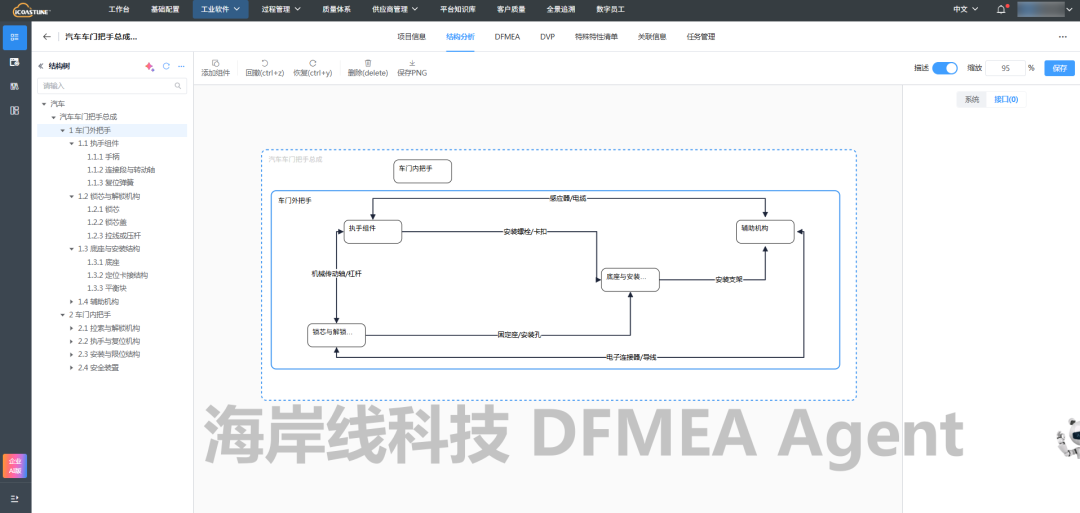

同时，DFMEA Agent 通过边界图，识别出子系统间的接口关系。
*具体可查看下图
实用技巧：使用边界图清晰展示组件间的接口关系，有助于充分识别功能和失效。
3
功能分析
针对结构分析中的每个元素，定义其设计意图和所需功能，并推导出相关要求。
具体分析如下。
汽车车门把手总成
功能：实现车门的机械或电动开启。
特性：开启方式可靠性-机械释放或电释放功能。
参考来源：技术要求 4.2.1
聚焦组件-车门外把手
功能：机械释放车门。
特性1：操作方式-非碰撞侧车门应能在不借助工具的情况下，通过车门外把手开启车门。
特性2：安装位置-位于车门阴影区内或附近
功能：在任意状态时，相对车身表面应具备手部操作空间
特性：操作空间-不小于 60 mm×20 mm×25 mm
参考来源：技术要求 4.1.1 车门外把手

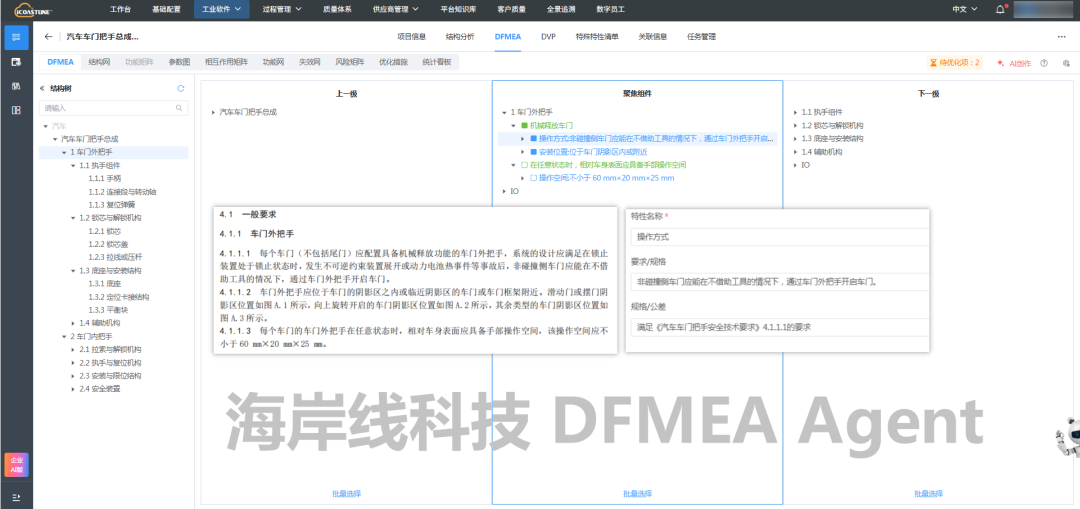

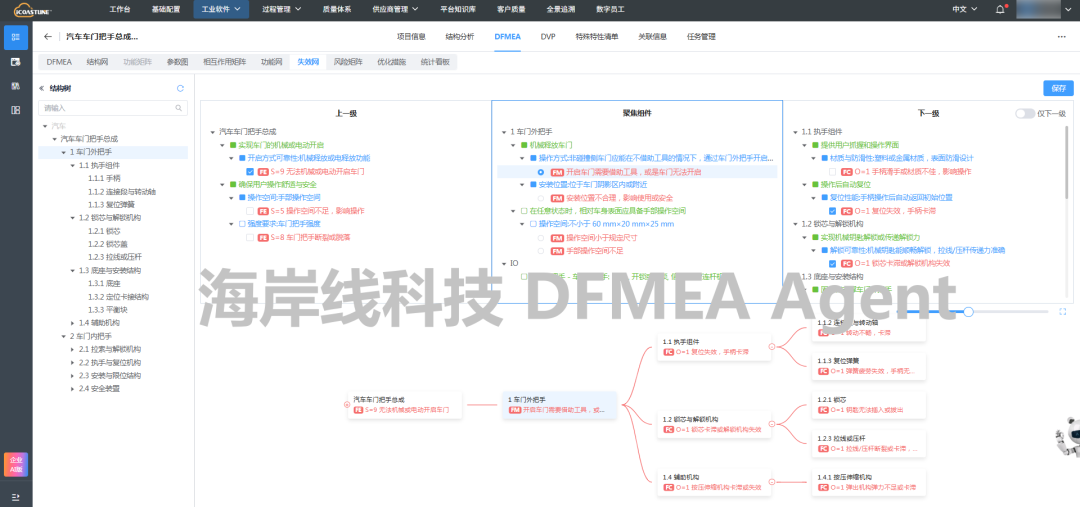

具体可查看下图。

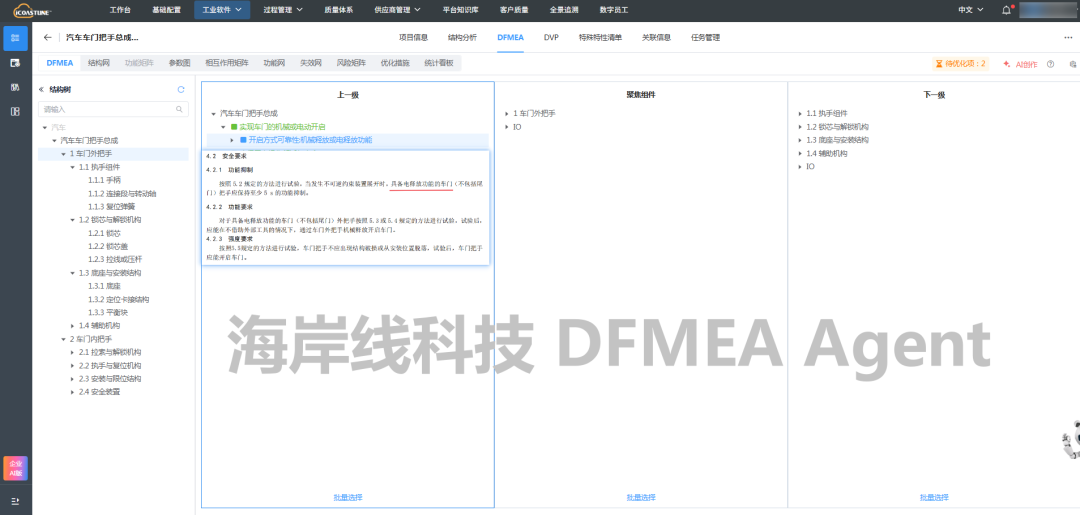

DFMEA Agent将技术要求中关于车门外把手的要求，转化为DFMEA分析中的功能要求，并且在海岸线科技的AQP FMEA软件中，可以看到Agent分析的参考来源，便于工程师检查和确认。
子组件-执手组件
功能：提供用户抓握和操作界面。
特性：材质与防滑性-塑料或金属材质，表面防滑设计。
功能：操作后自动复位
特性：复位性能-复位力矩、复位时间符合设计要求

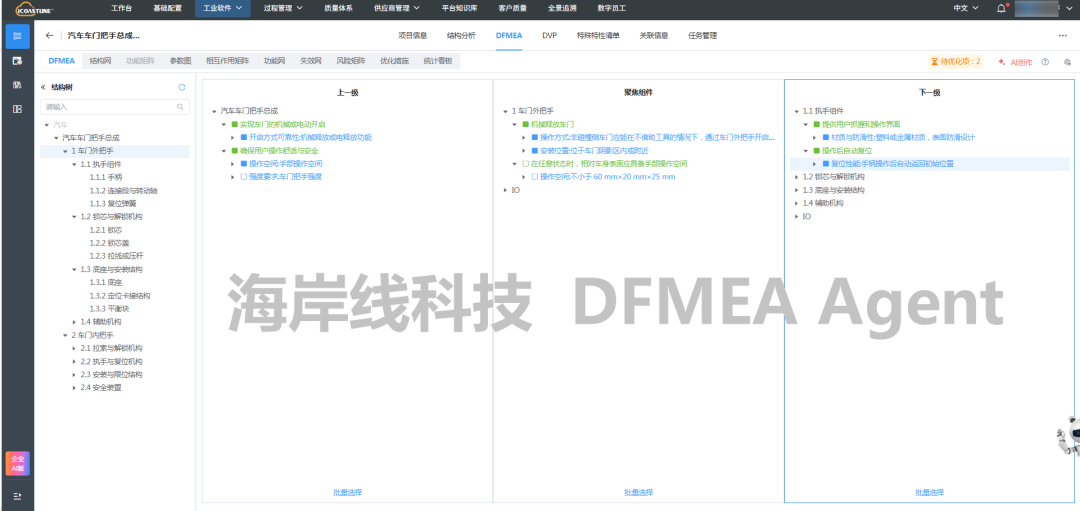

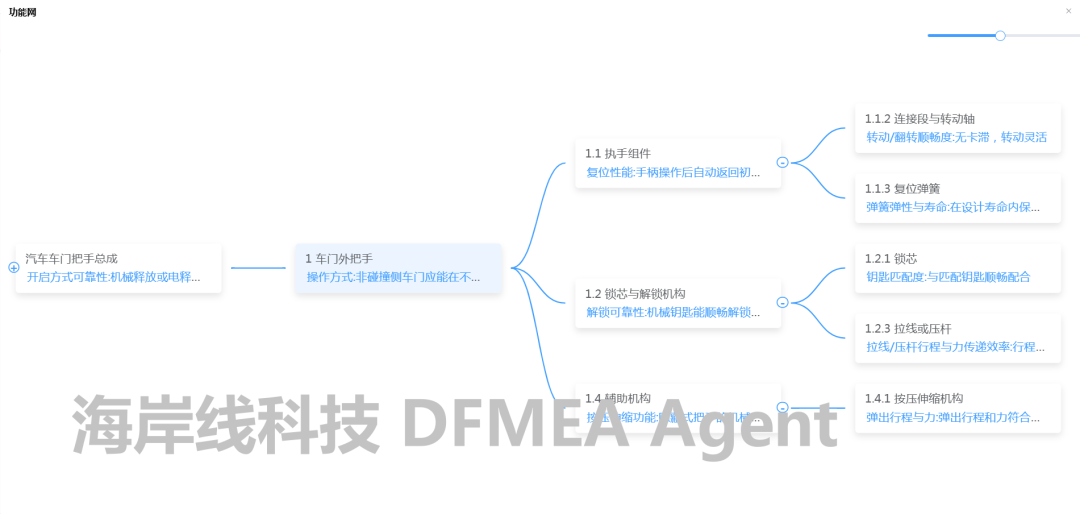

其他组件的功能分析，DFMEA Agent也一并分析完成，并自动连接形成功能网。
篇幅有限，不一一展开，如需查看详情，联系下方工作人员获取。
实用技巧：功能描述应尽可能量化。使用“功能网”工具，将高层级功能向下级展开，确保不遗漏任何组件的功能。
4
失效分析
这是DFMEA的核心。我们基于“功能”来推导“失效模式”，再分析其“失效影响”和“失效原因”。
示例：
失效模式：开启车门需要借助工具，或是车门无法开启。
失效影响：无法机械或电动开启车门（S=9）。
失效原因：执手组件-复位失效，手柄卡滞、锁芯与解锁机构-锁芯卡滞或解锁机构失效、辅助机构-按压伸缩机构卡滞或失效。

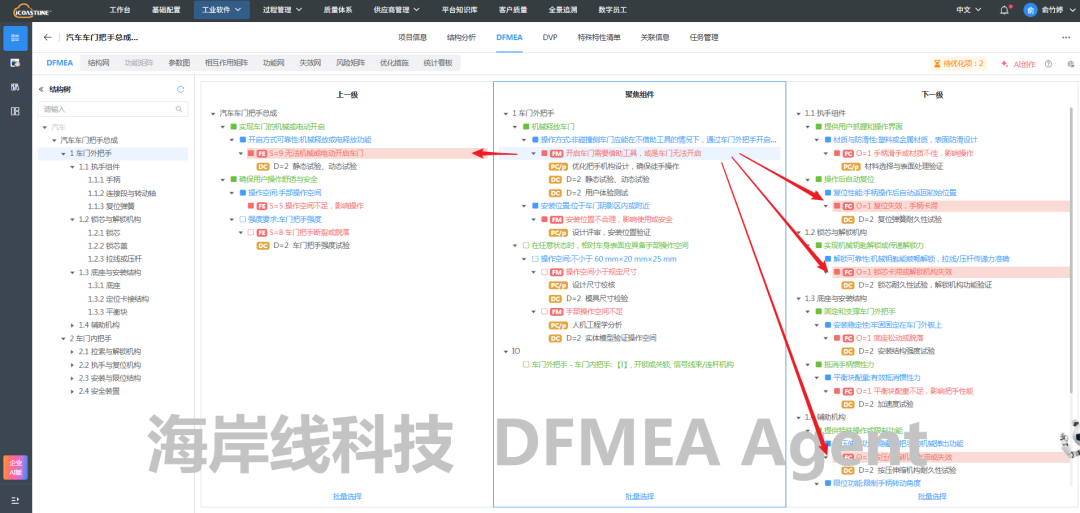

如果产品的层级较多，可继续向上或者向下展开全部的失效链。
5

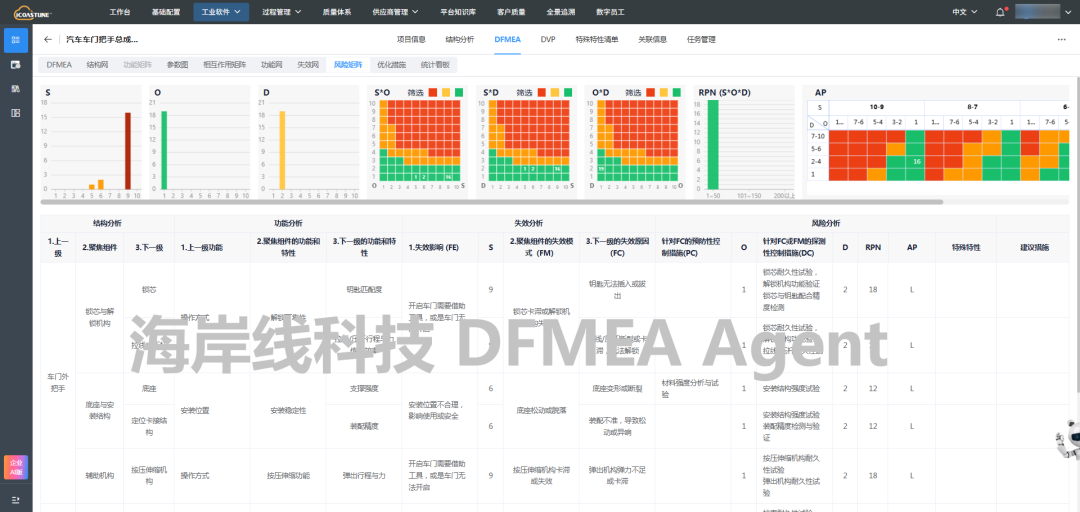

风险分析
在新版FMEA中，我们采用措施优先级（AP） 来代替传统的RPN，更加科学。AP由严重度（S）、频度（O）和探测度（D）的等级通过查表确定，分为高（H）、中（M）、低（L）三级。
继续以“车门无法开启”为例：
严重度：紧急情况下车门无法开启，违反安全要求。S=9。
频度：复位弹簧疲劳，导致手柄卡滞。O=3。
探测度：耐久性测试、硬件在环测试等（参考技术要求第五章节部分）。D=2。
查AP表：S=9， O=3， D=2 -> AP=低（L）。可以不采取优化措施。
实用技巧：
频度（O）的评定应基于“预防控制”的有效性。如果设计已采用成熟可靠的材料和结构，频度应打低分。
探测度（D）基于“探测控制”的有效性，即当前设计验证方法能否在失效发生前发现设计弱点。
6
优化措施
针对AP为“高（H）”的失效项目，团队必须制定并落实优化措施。
同样参考标准文件，可以有如下优化措施，供参考。
机械冗余设计（对应标准4.1.1.1）
增加独立拉线系统，与电子控制完全隔离
采用高强度材料（屈服强度≥400MPa）
操作空间保障（对应标准4.1.1.3）
采用半隐藏式设计，保留最小60mm突出量
设置防冻加热模块（-30℃正常启动）
标识系统优化（对应标准4.1.2.3）
采用荧光+反光双模式标志
增加触觉识别特征（盲文凸点）
措施实施后，重新评估频度和探测度，AP从高（H）降至中（M）或低（L），风险得以有效降低。
7
结果文件化
将以上所有分析过程、结论、优化措施及验证结果，完整记录在DFMEA表格中。这份文件不仅是本次设计的宝贵知识库，也是企业的重要技术资产，可为未来类似产品的开发提供借鉴。
实用分析技巧分享
技巧一：标准条款精准映射
将安全标准（如GB XXXX-202X）的技术要求直接转化为DFMEA分析输入。例如，针对"4.1.1.3操作空间"要求，设定量化指标（≥60mm×20mm×25mm），确保功能分析有据可依。
技巧二：失效场景真实还原
结合事故案例（如碰撞后把手失效）构建失效链。例如："碰撞断电→控制器失电→电机无信号→把手未弹出"，逐层分析至根本原因（如电源管理芯片选型错误）。
技巧三：风险分级聚焦关键
采用AP（Action Priority）替代传统RPN，优先处理高严重度（S≥9）且违反强制条款的失效模式。例如机械释放卡死（S=10）需立即采取设计优化。
技巧四：验证方法对齐标准

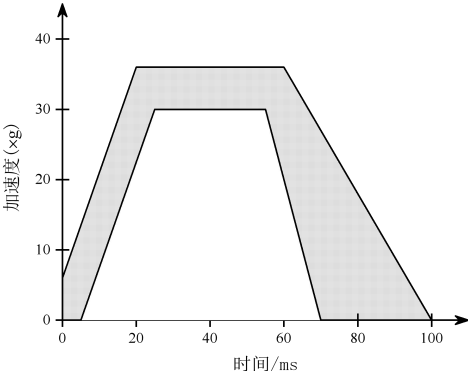

直接将标准试验方法（如第5章）纳入改进措施验证。例如强度试验需严格按附录B图示施力：
技巧五：接口失效预防
通过边界图分析子系统交互风险。
例如车门把手-门锁-控制器的接口需重点验证信号传输可靠性，避免因通信延迟导致功能抑制失效。
以法规为纲、以案例为镜、以数据为尺，确保DFMEA既符合标准要求，又具备工程实操性。
