DFMEA分析案例之等速万向节传动轴系统
在汽车的动力传递链条中，等速万向节传动轴系统扮演着不可或缺的角色。

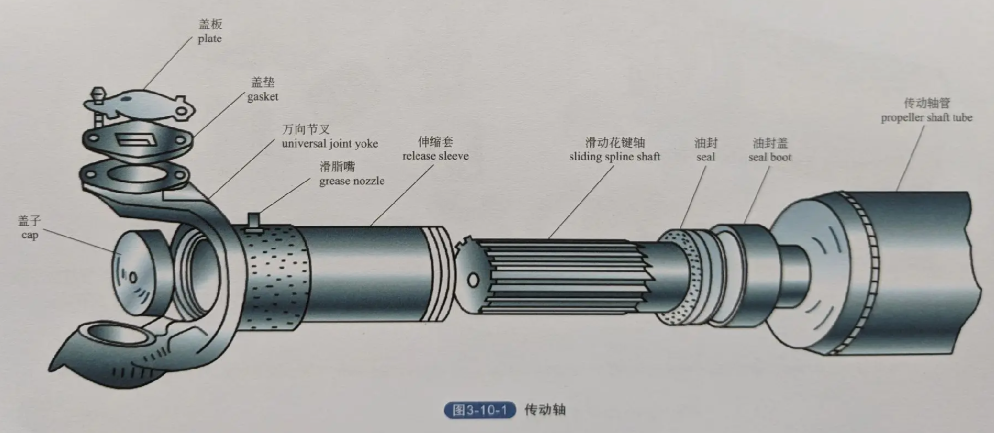

图：传动轴
它负责将发动机的动力平稳、高效地传递给驱动轮，同时适应车轮上下跳动和转向所产生的角度变化与长度伸缩。
其性能的可靠性直接关系到车辆的驾驶体验、安全性及耐久性。
因此，在设计阶段运用系统化的方法对其进行失效模式与影响分析，是保证产品质量的关键环节。
本文将以一个前置前驱车型的等速万向节传动轴总成为例，训练DFMEA Agent依据新版FMEA七步法，输出其DFMEA报告，并阐述其DFMEA的分析过程。
1
策划与准备
分析对象：某乘用车的前驱左侧等速万向节传动轴总成。
FMEA团队：由设计工程师、材料工程师、制造工艺工程师、质量工程师和供应商质量工程师组成跨功能团队。
基础资料：设计图纸、技术规范、负载谱、耐久性测试标准等。
2
结构分析
我们将系统逐级分解，建立结构树和边界图/接口矩阵，明确分析范围。
系统级：等速万向节传动轴总成
子系统级：等速万向节、传动轴杆体、支撑与缓冲、防护与润滑

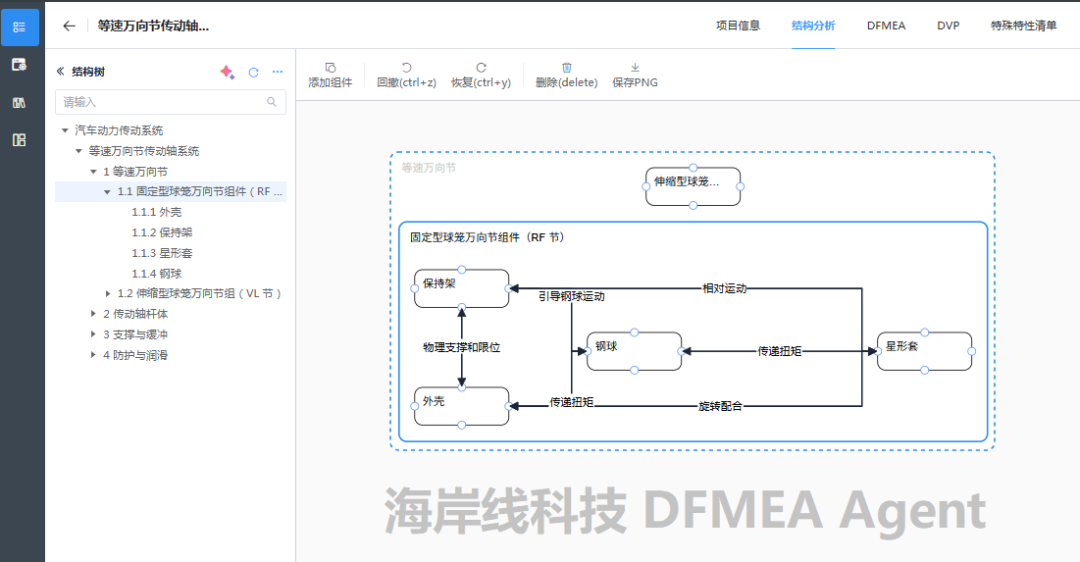

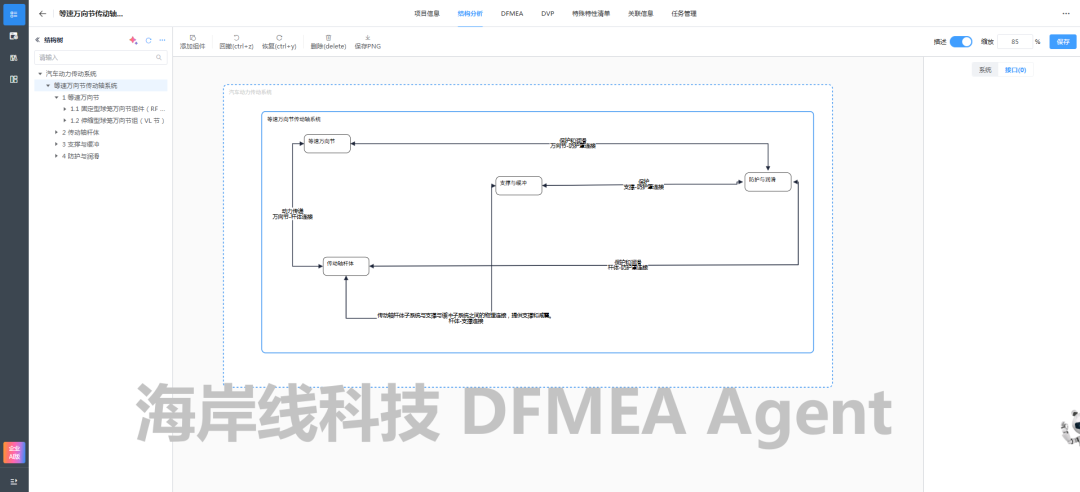

同时，DFMEA Agent 通过边界图，识别出子系统间的接口关系。
例如，等速万向节和传动轴杆体间，通过物理接触，实现动力传递；
*具体可查看下图
以等速万向节为例，继续分解结构为：固定型球笼万向节组件（RF 节）、伸缩型球笼万向节组（VL 节）。
固定型球笼万向节组件（RF 节）依然可以继续拆解为：外壳、保持架、星形套、钢球，以及组件间的接口关系。
实用技巧：使用边界图清晰展示组件间的接口关系，有助于充分识别功能和失效。
3
功能分析
针对结构分析中的每个元素，定义其设计意图和所需功能，并推导出相关要求。
具体分析如下。
等速万向节传动轴总成
功能：在各种角度和长度变化下平稳传递动力。
特性1：万向节最大工作角-固定型万向节 ≤ 47°，伸缩型万向节 ≤ 20°。
特性2：轴向伸缩行程-± 30mm。
聚焦组件-等速万向节
功能：在较大角度下保持等角速传动。
特性：等速性-输出角速度与输入角速度偏差 < 0.5%。
子组件-固定型球笼万向节组件（RF节）
功能：提供大角度的动力传递、在固定点提供等速传动。
特性：偏转角-最大偏转角≤47°、等速性能精度-角度误差<0.1°。

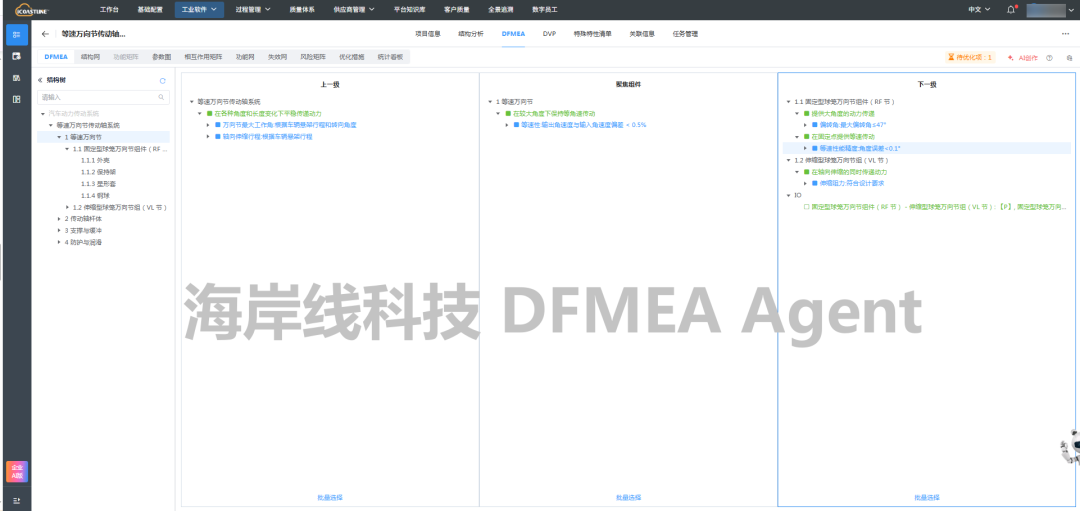

其他组件的功能分析，DFMEA Agent也一并分析完成，
实用技巧：功能描述应尽可能量化（如温度范围、扭矩值、寿命里程）。使用“功能网”工具，将高层级功能向下级展开，确保不遗漏任何组件的功能。
4
失效分析
这是DFMEA的核心。我们基于“功能”来推导“失效模式”，再分析其“失效影响”和“失效原因”。
示例：
失效模式：等速万向节产生不等速传动，引起振动。
失效影响：万向节卡滞或损坏、伸缩行程不足或过大。
失效原因：RF节偏转角度过大、RF节角度误差超标、VL节伸缩阻力过大或过小。

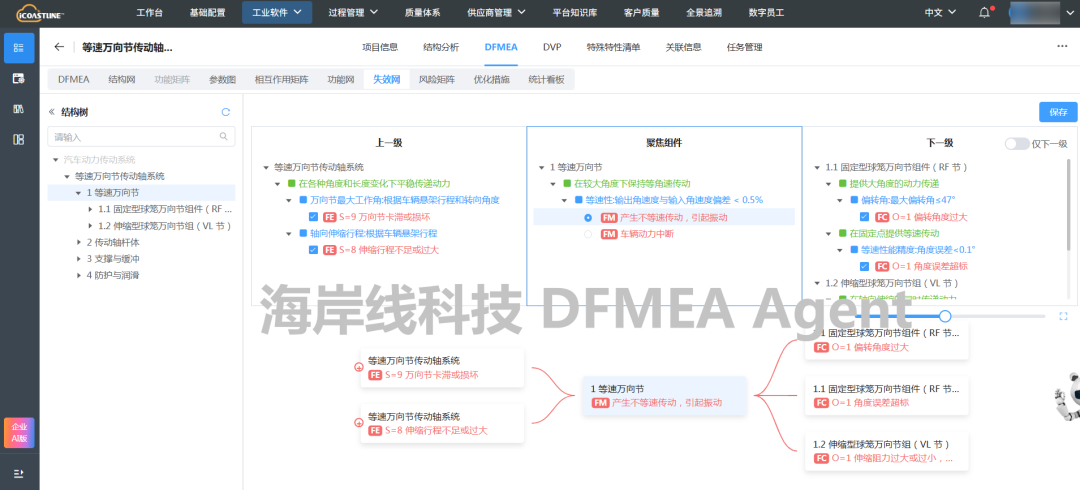

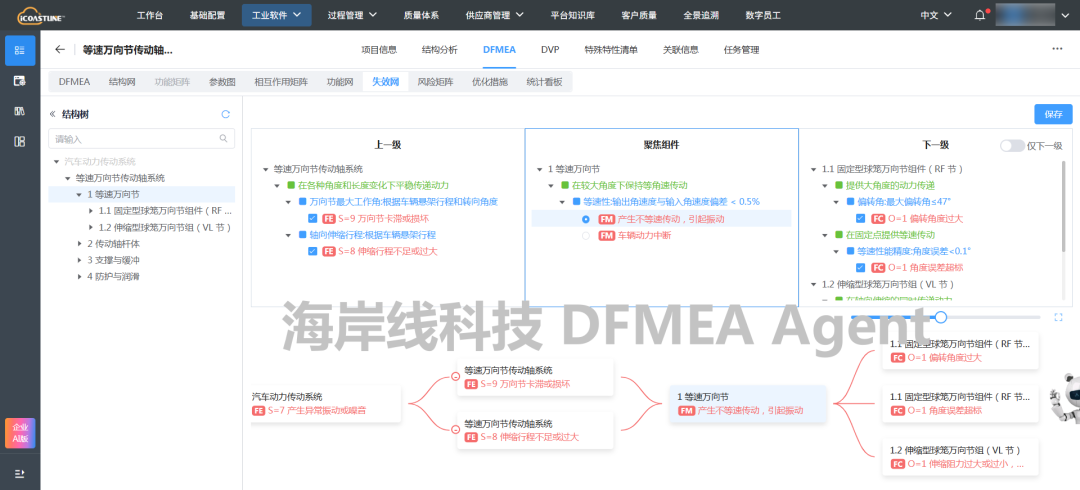

如果产品的层级较多，可继续向上或者向下展开全部的失效链。
5
风险分析
在新版FMEA中，我们采用措施优先级（AP） 来代替传统的RPN，更加科学。AP由严重度（S）、频度（O）和探测度（D）的等级通过查表确定，分为高（H）、中（M）、低（L）三级。
继续以等速万向节产生不等速传动，引起振动”为例：
严重度：万向节卡滞或损坏，严重影响安全。S=9。
频度：RF节偏转角度过大，发生可能性一般。O=3。
探测度：整车路试验证。D=2。
查AP表：S=9， O=3， D=2 -> AP=低（L）。可以不采取优化措施。
实用技巧：
频度（O）的评定应基于“预防控制”的有效性。如果设计已采用成熟可靠的材料和结构，频度应打低分。
探测度（D）基于“探测控制”的有效性，即当前设计验证方法能否在失效发生前发现设计弱点。
6
优化措施
针对AP为“高（H）”的失效项目，团队必须制定并落实优化措施。
以失效“防尘罩破裂”为例：
1.预防措施：选用耐候性更好的ACM或AEM橡胶材料；采用有限元分析模拟防尘罩在极限位置的变形，避免干涉；优化卡箍结构设计，确保紧固力。
2.探测措施：增加高低温交变耐久台架试验、臭氧老化试验、动态弯曲疲劳试验，以验证防尘罩的寿命。
措施实施后，重新评估频度和探测度。
例如，采用新材料和优化设计后，O可从6降至4；增加专项试验后，D可从7降至4。重新查表，AP从高（H）降至中（M）或低（L），风险得以有效降低。
7
结果文件化
将以上所有分析过程、结论、优化措施及验证结果，完整记录在DFMEA表格中。这份文件不仅是本次设计的宝贵知识库，也是企业的重要技术资产，可为未来类似产品的开发提供借鉴。
实用分析技巧分享
1.“假设失效”思维：团队在分析时应大胆假设，思考“这个功能如果失效，会是什么样子？”，而不是等到测试或市场端出现问题后再补救。
2.聚焦高层级失效影响：失效影响应从最终用户（驾驶员）的角度描述，这样才能真实反映失效的严重性。例如，不是“防尘罩破了”，而是“导致车辆抛锚”。
3.深挖根本原因：避免将“制造误差”、“装配错误”等作为DFMEA的失效原因。DFMEA应聚焦于设计本身的弱点，如材料选型、公差设计、结构设计是否足以抵御潜在的制造和装配变异。
4.动态更新：DFMEA不是一次性工作。在整个产品开发周期中，随着设计的更改、测试结果的反馈，都需要及时更新DFMEA，使其成为一个“活”的文件。
通过以上七步法的系统应用，DFMEA帮助我们在等速万向节传动轴系统的图纸阶段，就成功地预见了防尘罩破裂、万向节异响等关键潜在风险，并通过优化材料、结构和验证方案，将风险控制在可接受范围内。
