PFMEA分析案例之PCBA产品

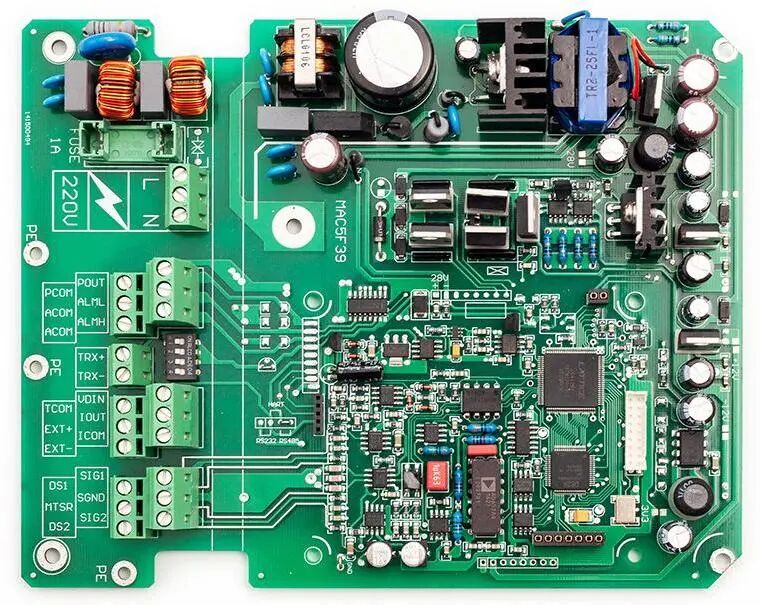

在当今高度电子化的世界中，从智能手机到工业控制器，从医疗设备到新能源汽车，几乎每一个现代产品都离不开一颗强大的“心脏”——PCBA（印制电路板组装）。
作为电子产品的核心载体，PCBA集成了数以百计甚至千计的元器件，其制造过程融合了SMT（表面贴装技术）、DIP（插件技术）、回流焊、波峰焊、软件烧录、在线测试（ICT）、功能测试（FCT）等一系列高度复杂且精密的工艺环节。
然而，正是这种复杂性，使得PCBA的生产过程充满了挑战。锡膏印刷中微米级的偏差、贴片机极微小的拾取偏移、回流焊炉温曲线毫秒间的波动、乃至软件版本的一个笔误……这些看似微不足道的过程变异，都可能在最终产品上被放大，导致元器件虚焊、短路、功能失效等严重质量问题。
本文将以一个典型的PCBA产品为例，手把手带领您完成一份详实可靠的PFMEA。
我们将从零开始，逐步剖析每个制造环节的潜在风险，并展示如何制定有效的改进方案。
无论您是质量新人还是工艺专家，本文都将为您提供一份从理论到实践的完整指南，助您真正掌握这份工艺风险管理的“地图”，打造出零缺陷的PCBA制造过程。
步骤一：范围确定（策划与准备）
1. 成立跨职能团队 (CFT)
首先，我们迅速组建了一个跨职能团队（CFT）：
项目经理：确保项目范围与目标
工艺工程师（ME）：主导分析，提供工艺细节
质量工程师（QE）：提供历史质量数据和检验标准
设备工程师：提供设备参数与维护策略
生产班组长：提供一线实操视角
测试工程师：提供测试覆盖率和失效判定标准
2. 定义分析范围
产品：某型号“工业控制器主板”PCBA。
过程范围：从来料检验至PCBA测试完成并包装的全过程。不包括元器件级别的失效。
3. 收集基础信息
工艺流程图
PFMEA分析表格
BOM、Gerber、装配图
设备手册、SOP、控制计划
历史质量数据：SPI不良率、AOI直通率、ICT/FCT一次通过率等。
步骤二：结构分析——搭建分析框架
【目的】 将制造系统分解为过程项、过程步骤和过程工作要素。
我们将PCBA制造过程分解为以下过程项（即宏观工序），并选取“SMT贴片”作为本次深入分析的示例过程步骤。
过程项 (Process Item):
原材料检验
SMT贴片（本次分析焦点）
DIP插件
波峰焊接
焊点检验
PCBA清洁
涂覆
涂覆检测
功能测试
PCBA测试
结构分析树状图：
过程项：SMT贴片
过程步骤：自动投板、锡膏印刷、元件贴装、回流焊接、不良品返修、不可修复品隔离
过程工作要素（锡膏印刷）：
人：操作员
机：锡膏印刷机、钢网
料：锡膏

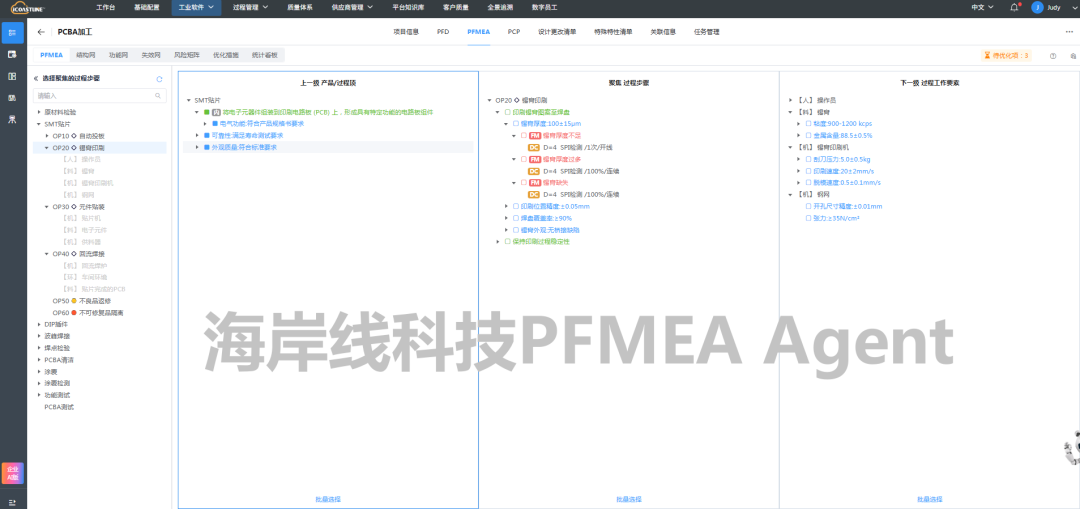

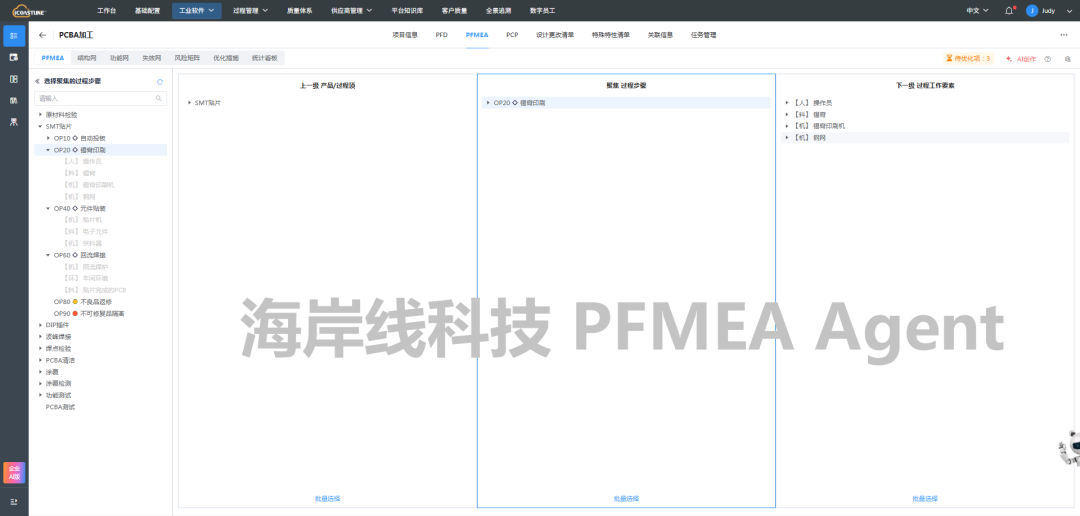

图：海岸线科技AQP FMEA软件
此步帮助我们厘清了“过程步骤”和“过程工作要素”（人、机、料、环），为后续分析奠定了坚实的基础。
步骤三：功能分析——明确“应该做什么”
【目的】 为每个步骤和要素定义清晰的功能和可量化的质量要求，这是判断是否“失效”的基准。
【案例实操】 我们为核心的“过程步骤：锡膏印刷”定义：
功能：印刷锡膏图案至焊盘
特性/要求：
① 锡膏厚度：100±15μm。
② 印刷位置精度：±0.05mm
③焊盘覆盖率：≥90%
④锡膏外观：无桥接缺陷
接下来，我们为上一级 产品/过程项【SMT贴片】定义：
功能：将电子元器件组装到印刷电路板 (PCB) 上，形成具有特定功能的电路板组件
特性/要求：
① 电气功能：符合产品规格书要求
② 可靠性：满足寿命测试要求
③外观质量：符合标准要求
最后，继续看 过程工作要素，我们以【锡膏印刷机】为例：
特性/要求：
① 刮刀压力：5.0±0.5kg
② 印刷速度：20±2mm/s
③脱模速度：0.5±0.1mm/s
“功能”和“要求”必须具体、可测量，否则后续分析将失去准心。
步骤四：失效分析——推演“可能会出什么错”
【目的】 基于“功能/要求”，系统地推导出所有可能的失效模式，并分析其后果和根源，形成“失效链”。
【案例实操】 首先分析【锡膏厚度：100±15μm】失效模式：
失效模式 (FM)：锡膏厚度不足、锡膏厚度过多、锡膏缺失。
注：这是对“要求”的直接否定，是失效的具体表现形式。
图：海岸线科技AQP FMEA软件
失效后果 (FE)：失效后果需从多个层面进行递进分析，这直接决定了风险的“严重度(S)”。
以“锡膏厚度不足”为例，
① 对产品自身/下道工序的影响：导致后续回流焊后元件虚焊、开路。
② 对客户端的影响：在OEM生产线可能导致控制器无法启动、导致生产线节拍延误，影响整车装配计划。
失效起因 (C)：
① 刮刀压力过高；
② 钢网开孔堵塞；
③ 锡膏粘度高。

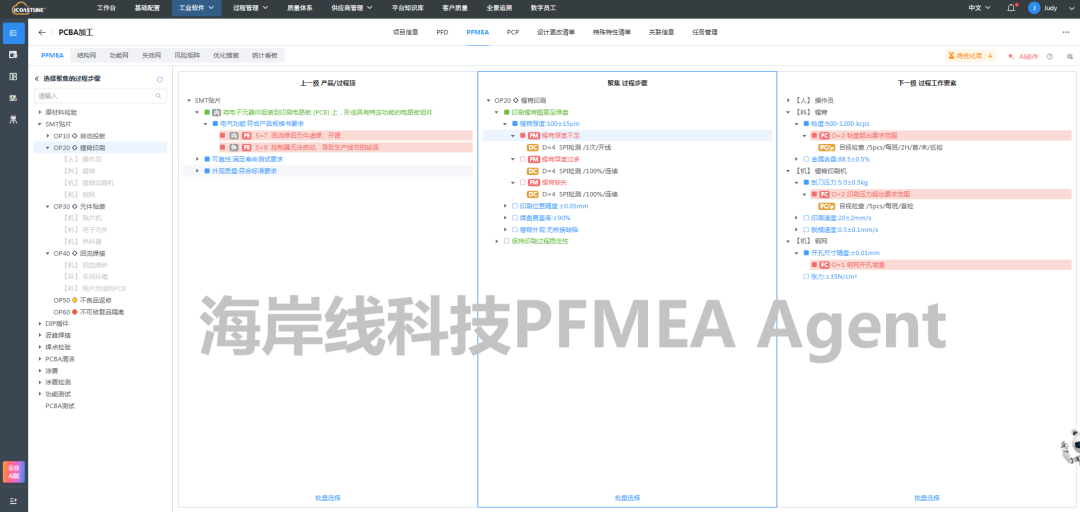

图：海岸线科技AQP FMEA软件
这时，我们可以看到一条失效链。

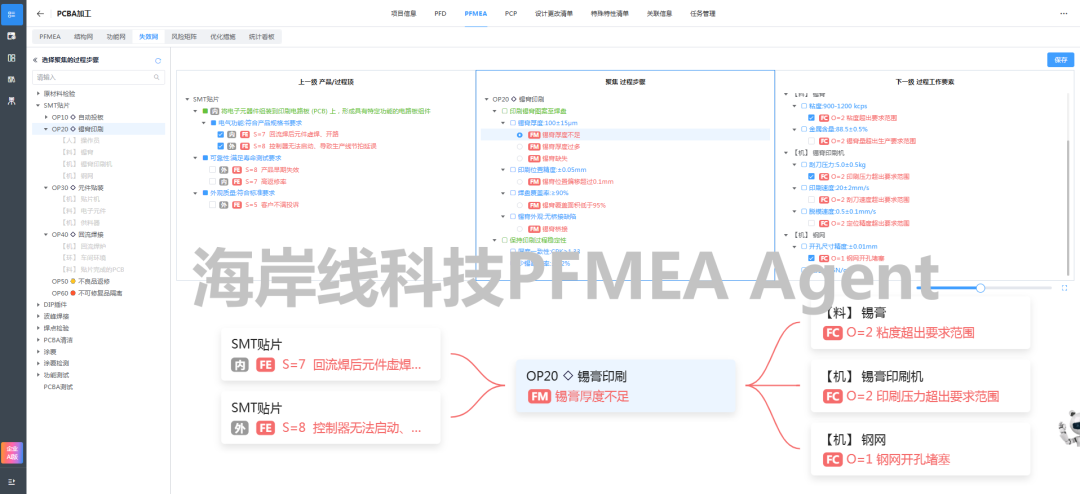

图：海岸线科技AQP FMEA软件
一个失效模式可能有多个起因和影响。分析时需遵循“FM -> FE -> C”的逻辑链，确保追溯至根本原因。
步骤五：风险分析——评估“问题的严重性”
【目的】 对识别出的每个失效链进行量化风险评估，确定优先处理的顺序。
【案例实操】 团队依据公司标准，对“拉脱力不合格”的失效链分别添加控制措施。
一般情况下，优先在预防失效原因，其次探测失效原因/失效模式。
针对【粘度超出要求范围】这一失效原因，添加预防措施：每班/2H巡检、首末检；
同时，在失效模式【锡膏厚度不足】这里，可以继续添加探测措施：SPI检测。
接下来，检查风险评分：
严重度(S)：8分。 （如后果涉及安全风险，潜在影响极其严重）
频度(O)：2分。 （SMT工艺整体自动化程度较高，历史数据表明发生率较低）
探测度(D)：4分。 （当前设备有在线监测）
通过风险矩阵，可以定位低风险。

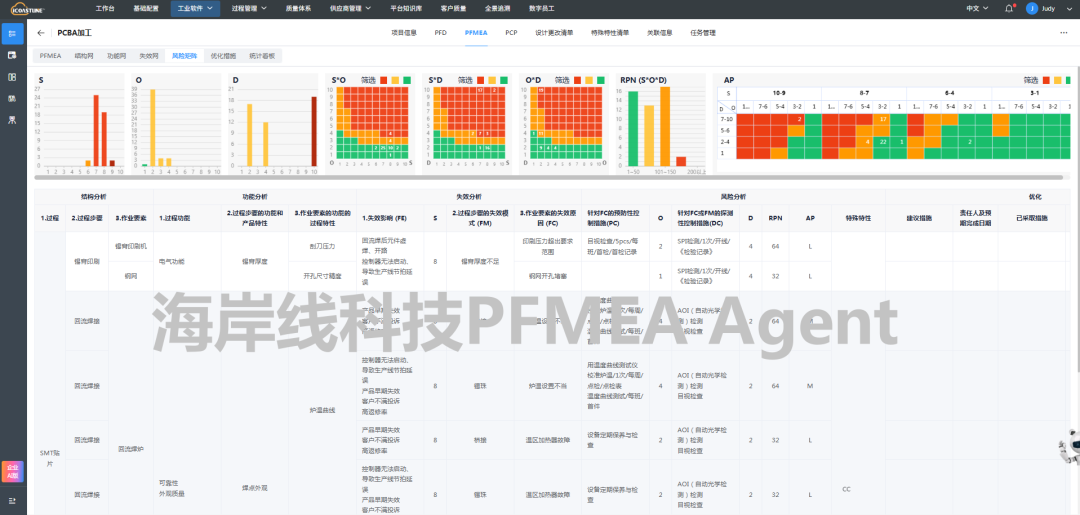

图：海岸线科技AQP FMEA软件
一般RPN值/AP值越高，风险越大。通常AP=H，RPN > 100 或单项S、O、D评分极高时，必须制定优化措施。
步骤六：优化——制定“狙击”风险的行动
【目的】 针对高风险项目，制定切实可行的改进措施，并验证其效果。
【案例实操】 面对高风险【钢网底面残留锡膏导致桥连】，团队制定并执行了以下措施：
① 预防措施：将钢网自动擦拭频率由“每5片”改为“每片”擦拭一次。（旨在降低频度O）
② 探测措施：在SPI程序中增加“锡膏残留”专项检查算法，并能触发自动报警停机。（旨在降低探测度D）
责任与期限：措施1由设备工程师在一周内完成；措施2由质量工程师在3天内更新文件并培训。
优化的首选是“预防”（降低频度O），其次才是“探测”（降低探测度D）。措施必须明确责任人和完成时间，否则容易落空。
步骤七：结果文件化与沟通——让分析成果“活下去”
【目的】 将分析过程固化为组织资产，并确保措施传递到执行层面。
【案例实操】 完成所有分析后，应将完整的PFMEA表格归档为正式文件。其中所有的建议措施和优化后的过程控制方法（如“每片擦拭一次”、“SPI增加残留检查”），都必须清晰地传递并更新到该产品的控制计划（Control Plan） 和相应的作业指导书（SOP） 中，从而形成完整的质量管理闭环。
【概念点拨】PFMEA是一个动态的、循环的过程。本次分析以“锡膏印刷”为例，展示了完整的七步法应用。团队应遵循相同逻辑，继续分析“回流焊”、“测试”等其他关键工序，并定期回顾更新PFMEA，使之成为持续改进的利器。
PCBA PFMEA的常见陷阱与高效技巧
对于PCBA这类精密制造过程，PFMEA分析绝不能流于表面。必须深入理解其特殊性和复杂性，才能避免分析失效。
特殊关注点
PCBA过程的特性决定了其PFMEA分析必须具备独特的视角，重点关注以下几个方面：
1、ESD（静电放电）防护 - “隐形杀手”
特殊性：ESD损伤通常是潜在性的、延迟发生的，并非立即失效。受损的集成电路可能只是性能衰减，在装车后一段时间才在特定条件下（如温度、振动）暴露。
PFMEA应对：必须在多个过程步骤（如物料搬运、贴装、手工焊、测试、包装）中，将“ESD损伤”作为一个独立的失效模式进行分析。控制措施应聚焦于防错（如使用互锁的防静电手腕带、离子风机、ESD接地系统定期点检）而非仅仅依赖探测。
2、软件与硬件的交互失效
特殊性：PCBA是软件的载体。软件 bug、版本错误、配置数据错误、烧录不完整等，会导致硬件完全无法工作或功能异常，但其根源是过程管理问题。
PFMEA应对：在“软件烧录”工序，失效模式应包括“程序版本错误”、“烧录数据校验错误”、“软件参数配置错误”等。预防措施包括：条码系统验证物料与程序的匹配性、烧录器联网集中管理、程序文件加密与权限控制。探测措施包括： checksum校验、烧录后功能自检。
3、环境与物料因素的敏感性
温湿度：车间温湿度失控会影响锡膏的粘度、吸潮元件的焊接质量（爆米花效应）。
物料变异：不同批次的锡膏、焊锡丝，或不同品牌的元器件，其可焊性可能存在差异。
特殊性：PCBA工艺严重依赖于环境条件和物料的特性。
PFMEA应对：在相关工序（如锡膏印刷、焊接）的失效原因中，必须包含“车间温湿度超出规格”、“锡膏/助焊剂过期或变质”、“元器件引脚氧化”等。控制措施包括：环境实时监控与报警、物料MSD（潮湿敏感元件）管控、严格的供应商管理和来料检验。
4、测试覆盖率的局限性
特殊性：ICT主要检测制造缺陷（开路、短路、元件值），FCT主要检测功能逻辑。但并非所有潜在失效都能被100%覆盖。例如，一个IC的内部性能轻微衰减可能在FCT中无法检出，但会在长期使用后失效。
PFMEA应对：在分析测试工站的“探测控制”时，必须客观评估其探测能力。不能简单地写“100% FCT测试”，而应思考“FCT能否探测到此类失效？”。对于探测度高的失效模式，应优先考虑在更前端的工序增加预防性控制。
常见陷阱与误区
许多团队的PFMEA分析效果不佳，往往是因为陷入了以下陷阱：
1、混淆“失效模式”与“失效原因”
陷阱：将“虚焊”作为失效模式。这是错误的，因为“虚焊”本身是焊接结果的一种表现，它是一个更高级别的失效现象。
正确做法：应追溯到更具体的过程输出失效。例如，对于焊接工序，失效模式应为“焊点锡料不足”、“焊点冷焊”、“元件引脚抬高”等。而“虚焊”是这些失效模式可能导致的结果。
2、建议措施流于形式，缺乏有效性
无效措施：“要求检验员更仔细地检查桥连”。
有效措施：“在SPI中增加桥连的专用检测算法，并设置自动报警停机功能”；“将钢网擦拭频率由每5片改为每片，并安装传感器确认擦拭动作已完成”。
陷阱：建议措施永远是“加强员工培训”、“提高操作员责任心”、“加强检验”。这些措施无法验证、无法持续，几乎是无效的。
正确做法：优先采用技术类或防错型的解决方案。
3、PFMEA与控制计划、SOP脱节
陷阱：PFMEA是PFMEA，控制计划是控制计划，两者是独立的文件。PFMEA中分析出的重要控制措施没有在控制计划中体现，更没有写入指导员工操作的SOP中。
正确做法：PFMEA的输出必须作为控制计划的输入。PFMEA中确定的特殊特性、关键过程参数、优化的预防与探测措施，必须在控制计划中明确规定其控制方法、频率和反应计划，并最终细化到SOP中。这才是质量的闭环管理。
4、RPN阈值/AP值滥用
陷阱：公司规定RPN大于100的，或者AP=H必须采取行动。于是团队会刻意地将某些高风险项的频度(O)或探测度(D)分数打低，使RPN低于100，或AP≠H，从而避免采取复杂且昂贵的改进措施。
正确做法：新版FMEA强调优先关注高严重度（S）的失效，特别是S=9或10的项（涉及安全和法规），无论其RPN值/AP值是多少，都必须采取行动。同时，应综合使用RPN和S/O/D矩阵来识别改进优先级，避免唯RPN论。
5、“一次性的”分析，而非“动态的”文件
陷阱：PFMEA仅在APQP（产品质量先期策划）阶段做一次，之后便被束之高阁。当过程发生变更（如更换设备、更换物料、设计变更）或出现新的失效模式时，PFMEA得不到更新。
正确做法：PFMEA应是一个活的文件。应建立流程，确保任何过程变更都触发PFMEA的评审和更新。同时，生产线上的任何重大质量事故或售后失效，都应反向回溯到PFMEA，检查其是否已被分析并加以控制。
总结
总结而言，对PCBA产品进行PFMEA分析，要求团队不仅是一个流程的执行者，更要成为一个过程的思考者。必须深入理解工艺原理，聚焦于防错而非探测，并确保分析成果能有效地转化为生产现场的控制手段，才能真正发挥PFMEA的风险预防作用。
