PFMEA分析案例之线束产品

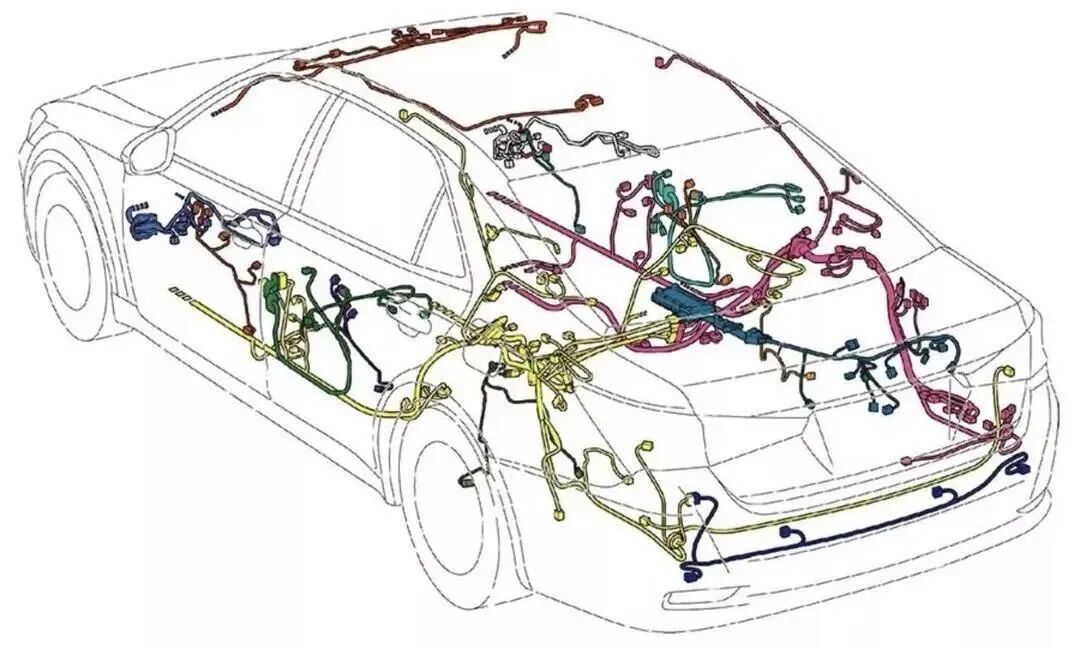

在当今的汽车、工业设备乃至家用电器中，线束如同人体的“神经网络”和“血管系统”，承担着传输能量与信号的关键使命。
它是将无数电子元件连接成一个有机整体的基础，其性能与可靠性直接决定了整个系统的功能与安全。
线束制造是一项高度复杂的工艺。
它涉及导线、端子、护套、胶带、导管等上百种物料的协调匹配，并包含裁线、剥皮、压接、焊接、组装、屏蔽、检测等数十道精密工序。
任何一道工序出现微小的偏差——例如一个压接不牢、一处绝缘破损——都可能在客户端引发从功能失灵到安全事故等不同程度的严重问题。
因此，在工艺设计阶段，采用一种系统化、前瞻性的方法来识别和预防潜在风险，变得至关重要。
而这，正是过程失效模式及影响分析（PFMEA）的价值所在。
为了让PFMEA分析不再停留在理论层面，我们选取一个非常典型且关键的案例：某新能源汽车VCU（整车控制器）线束总成，具体会重点看“导线压接工序”。
压接是线束制造的核心工艺，其本质是通过物理压力将端子与导线牢固结合，形成可靠的电气和机械连接。此工序的失效将直接导致信号中断或电阻过大，后果不堪设想。
步骤一：范围确定
首先，我们迅速组建了一个跨职能团队（CFT）：
工艺工程师（担任组长，主导分析）
质量工程师（提供历史缺陷数据和检验标准）
设备工程师（负责设备原理与维护策略）
生产班组长（提供一线实操视角）
团队明确本次PFMEA的分析边界为“VCU线束总成制造过程”，其简要流程如下：
输入：电线（多种颜色/线径）、端子、连接器护套、密封件、胶带、扎带、保护管等所有原材料。
过程：该总成的制造主要包含以下核心工序：
裁线剥皮：将电线裁切成预定长度，并剥离两端绝缘皮。
压接：将端子压接到导线两端。
分装与预组装：将压接好的导线安装到子连接器护套中，或进行局部捆扎。
总组装：将各子部件在组装板上进行合装，完成主干部分的捆扎与包裹。
焊接/屏蔽处理（若适用）：对特殊线路进行焊接或安装屏蔽层。
电性能测试：100%进行导通、绝缘、耐压等测试。
外观最终检查与包装。
输出：100%测试合格、包装完好、可随时装车的VCU线束总成产品。
通过定义这个更宏观的流程，我们的PFMEA分析将能够系统性地审视整个制造过程，识别从物料到出货全流程中的潜在失效风险，从而制定出更具全局观的预防措施。

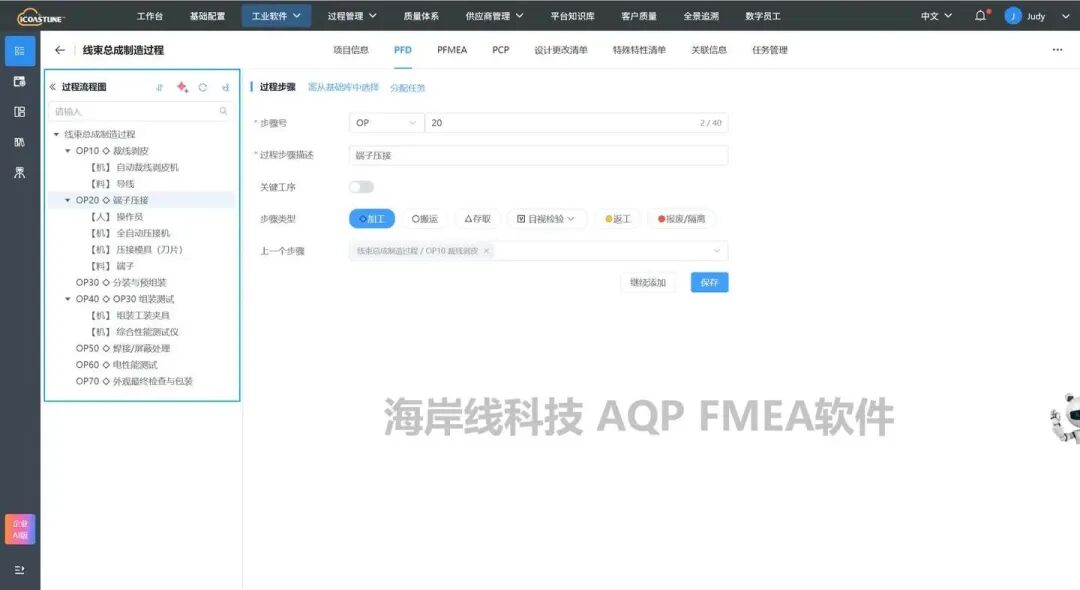

步骤二：结构分析——搭建分析框架
【目的】 将复杂的过程分解为清晰的结构层次，明确我们要分析的对象。
【案例实操】 我们构建了以下分析结构：
过程项：VCU线束总成制造
过程步骤：端子压接 （本次分析的核心焦点）
过程工作要素：
人：压接操作员
机：全自动压接机、压接模具（刀片）
料：特定型号端子
此步帮助我们厘清了“过程步骤”和“过程工作要素”（人、机、料、环），为后续分析奠定了坚实的基础。

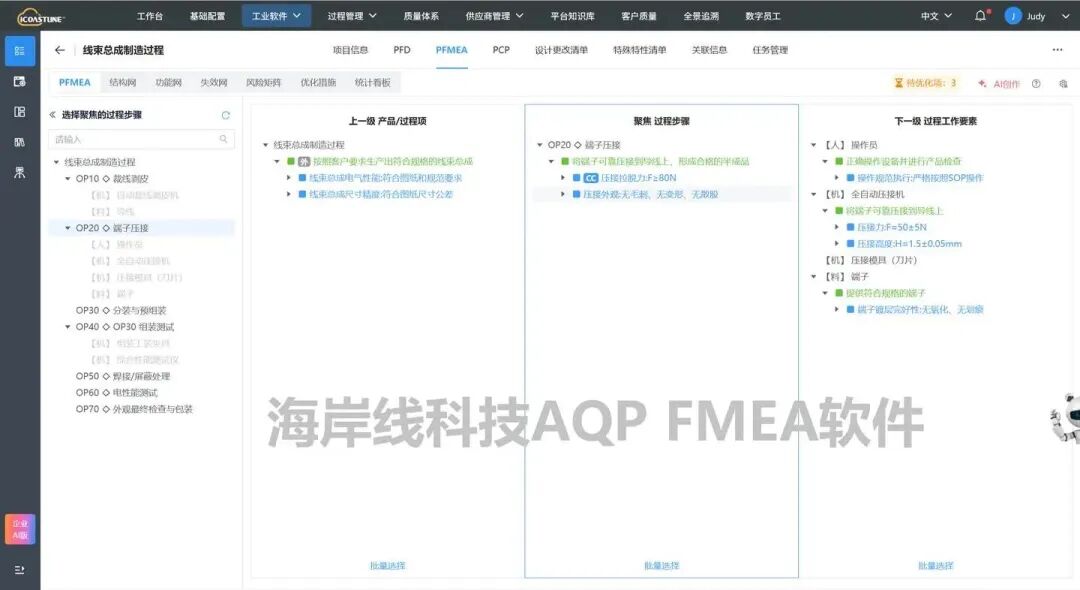

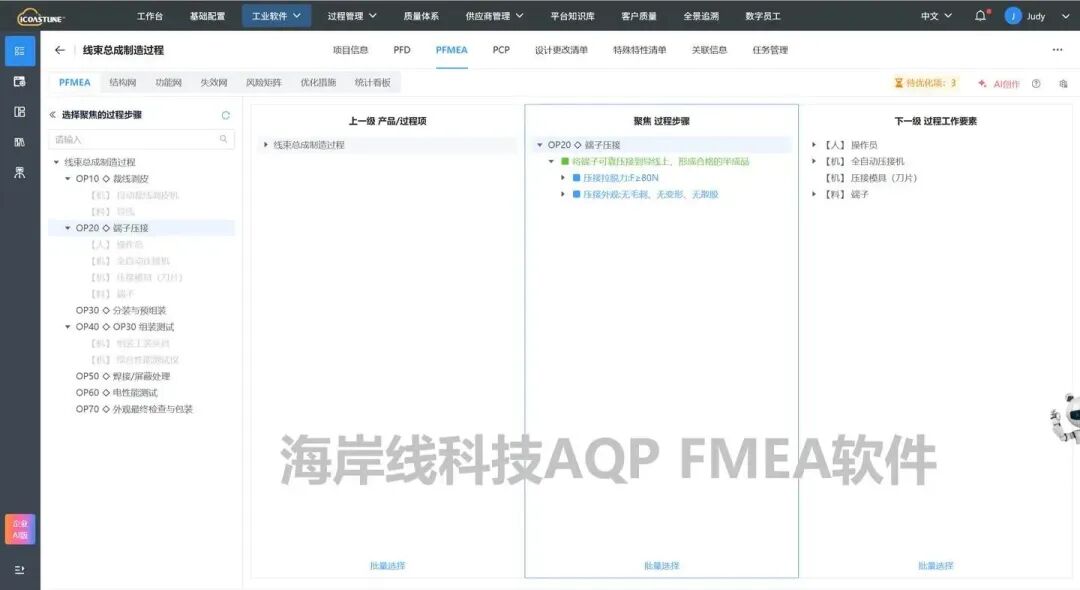

步骤三：功能分析——明确“应该做什么”
【目的】 为每个步骤和要素定义清晰的功能和可量化的质量要求，这是判断是否“失效”的基准。
【案例实操】 我们为核心的“过程步骤”定义：
功能：将端子可靠压接到导线上，形成合格的半成品
特性/要求：
① 机械性：压接拉脱力F≥80N。
② 外观：压接外观无毛刺、无变形、无散股
接下来，我们为上一级 产品/过程项【线束总成】定义：
最后，继续看 过程工作要素，我们以【全自动压接机】为例：
功能：按照客户要求生产出符合规格的线束总成
特性/要求：
① 线束总成电气性能：符合图纸和规范要求
② 线束总成尺寸精度：符合图纸尺寸公差
最后，继续看 过程工作要素，我们以【全自动压接机】为例：
功能：将端子可靠压接到导线上
特性/要求：
① 压接力：F=50±5N
② 压接高度：H=1.5±0.05mm
“功能”和“要求”必须具体、可测量，否则后续分析将失去准心。

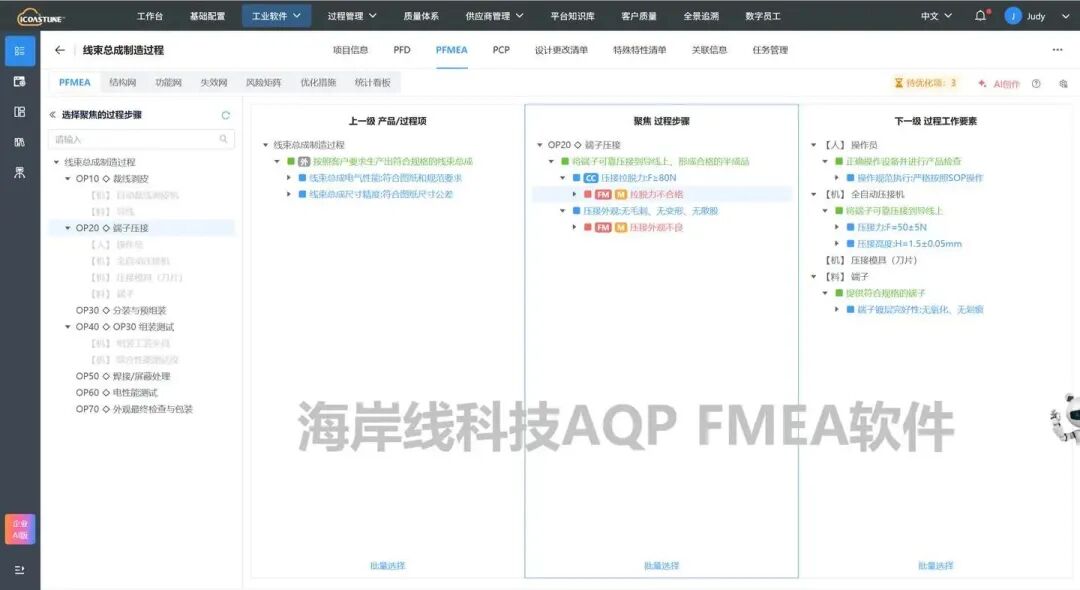

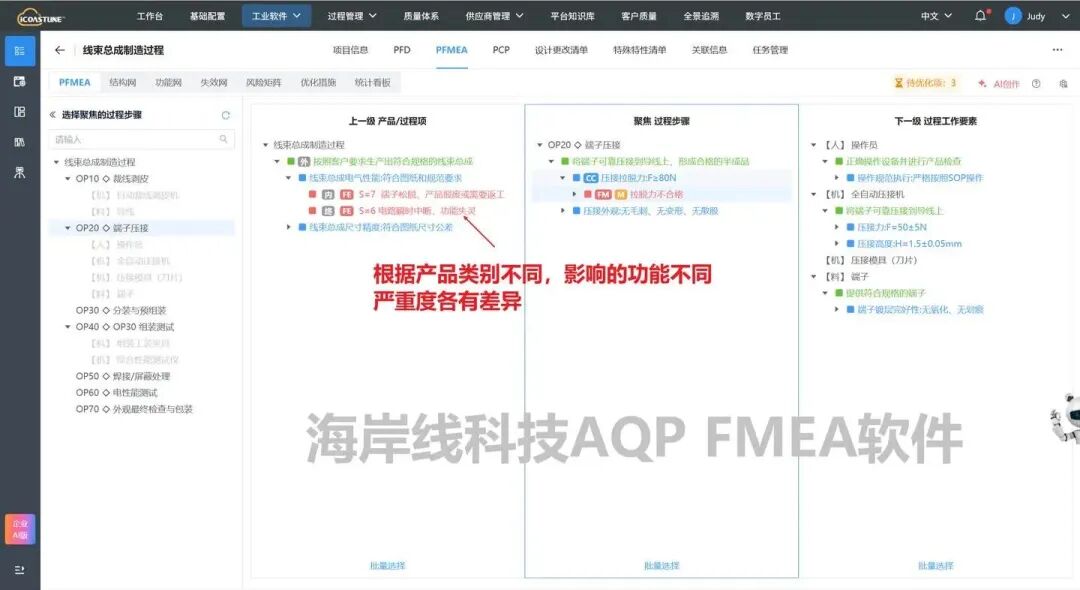

步骤四：失效分析——推演“可能会出什么错”
【目的】 基于“功能/要求”，系统地推导出所有可能的失效模式，并分析其后果和根源，形成“失效链”。
【案例实操】 首先分析【压接拉脱力】失效模式：
失效模式 (FM)：拉脱力不合格。在进行拉力测试时，端子与导线的连接在达到标准要求的最小力值（如80N）之前就发生分离。
注：这是对“要求”的直接否定，是失效的具体表现形式。
失效后果 (FE)：失效后果需从多个层面进行递进分析，这直接决定了风险的“严重度(S)”。
① 对产品自身/下道工序的影响：在后续的组装、周转或电测试过程中，端子可能松脱，导致产品报废或需要返工。
② 对整车厂客户端的影响（最终用户）：
A、最严重后果：在车辆行驶中，由于振动和应力，端子从连接器中完全松脱，导致电路瞬时中断。这将引起其所控制的功能（如ECU信号、传感器信号、执行器供电）完全失灵。
B、潜在安全风险：如果该线路涉及刹车系统、动力转向、安全气囊或电池管理系统等关键安全功能，其失效可能直接引发重大安全事故（如车辆无法制动）。
C、一般后果：即使不涉及安全，也会导致车窗升降失灵、车灯不亮等功能性问题，引发客户强烈投诉。
失效起因 (C)：
① 模具磨损：压接模具长期使用后自然磨损或崩刃。
② 参数错误：压接高度设置错误。

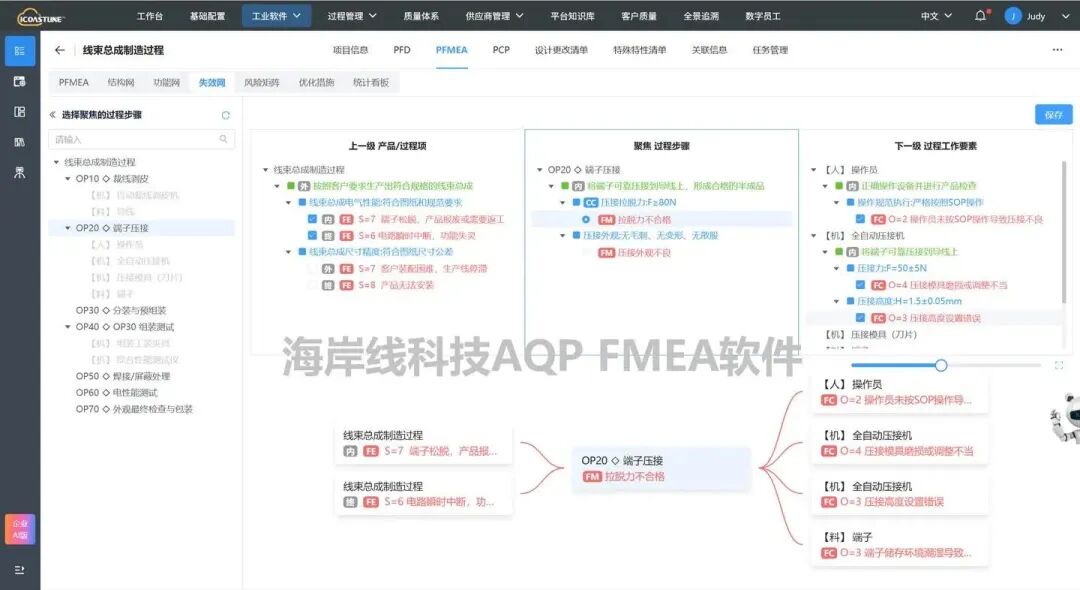

这时，我们可以看到一条失效链。
一个失效模式可能有多个起因和影响。分析时需遵循“FM -> FE -> C”的逻辑链，确保追溯至根本原因。
步骤五：风险分析——评估“问题的严重性”
【目的】 对识别出的每个失效链进行量化风险评估，确定优先处理的顺序。

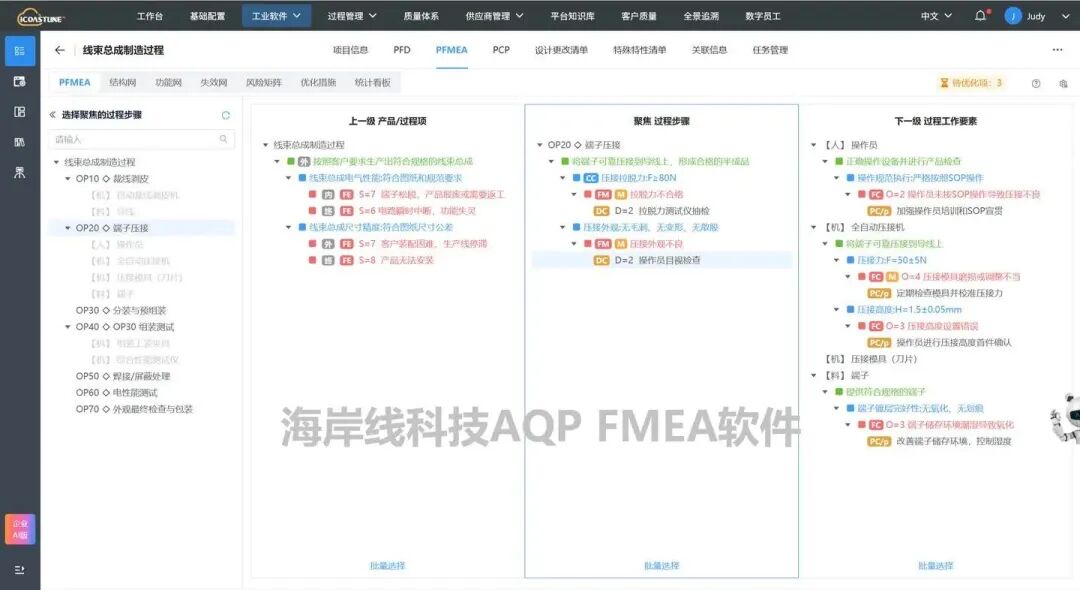

【案例实操】 团队依据公司标准，对“拉脱力不合格”的失效链分别添加控制措施。
一般情况下，优先在预防失效原因，其次探测失效原因/失效模式。
针对【压接磨具磨损或调整不当】这一失效原因，添加预防措施：定期检查模具并校准压接力；
同时，在失效模式【拉脱力不合格】这里，可以继续添加探测措施：拉脱力测试仪抽检。
接下来，检查风险评分：
严重度(S)：7-9分。 （如后果涉及安全风险，潜在影响极其严重）
频度(O)：4分。 （模具磨损是渐进过程，历史数据表明发生率中等）
探测度(D)：5分。 （当前设备有在线监测，但主要针对几何尺寸，对电阻和拉力无法100%探测，失效件仍有流出风险）

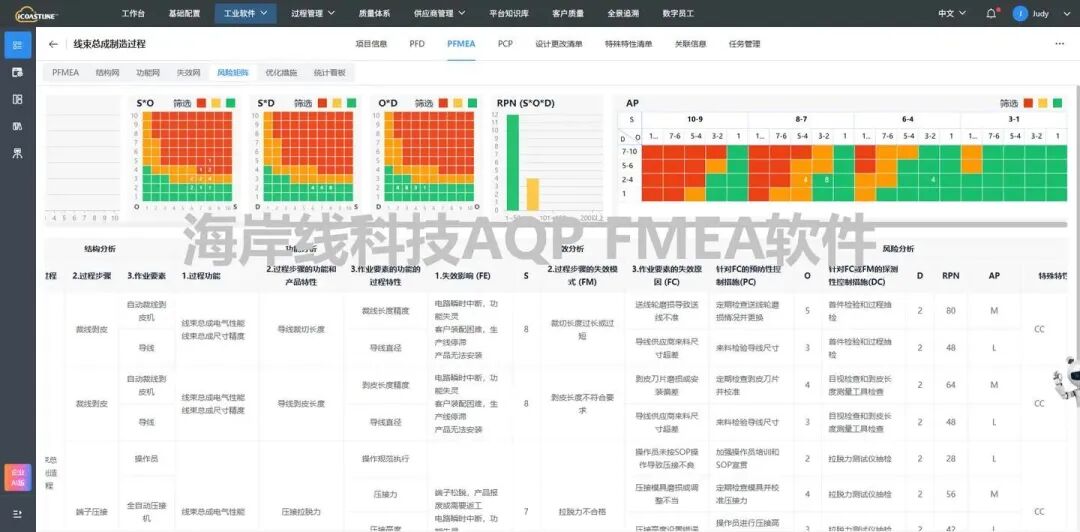

通过风险矩阵，可以定位高风险、中风险。
一般RPN值/AP值越高，风险越大。通常AP=H，RPN > 100 或单项S、O、D评分极高时，必须制定优化措施。
步骤六：优化——制定“狙击”风险的行动
【目的】 针对高风险项目，制定切实可行的改进措施，并验证其效果。
【案例实操】 面对高风险，团队制定并执行了以下措施：
行动措施：
① 预防措施：建立《压接模具强制更换与点检制度》，规定每压接30万次必须更换模具，并由设备工程师每日进行外观点检和参数校验。（旨在降低频度O）
② 探测措施：在《控制计划》中增加“每2小时进行一次首末件拉力与剖切检查”的要求，并制作剖切样品比对图置于工位。（旨在降低探测度D）
责任与期限：措施1由设备工程师在一周内完成；措施2由质量工程师在3天内更新文件并培训。
结果验证：措施实施后，团队重新评估：
O从4降为2（预防措施有效降低了发生频次）
D从5降为3（增加的检测手段大大提升了探测能力）
风险得到显著且可接受的降低。
优化的首选是“预防”（降低频度O），其次才是“探测”（降低探测度D）。措施必须明确责任人和完成时间，否则容易落空。
步骤七：结果文件化与沟通——让分析成果“活下去”
【目的】 将分析过程固化为组织资产，并确保措施传递到执行层面。
【案例实操】 将所有分析内容、评分及措施完整记录于PFMEA报告数据库中。同时，将“模具定期更换”要求写入设备维护保养计划，将“剖切检查”要求明确更新到控制计划(Control Plan)和作业指导书(SOP)中，并对操作员进行重新培训。
【概念点拨】 PFMEA不是一个一次性项目。它是一份活文件，应随工艺、设备或材料的变更而更新。它与控制计划、作业指导书构成“质量三角”，确保预防措施在实际生产中落地生根。
线束PFMEA的常见陷阱与高效技巧
在实践中，做好线束PFMEA需避开以下陷阱：
若要高效开展，可掌握以下技巧：
1、团队单一化：切忌由质量部门“闭门造车”。没有工艺和设备人员的参与，分析将失去深度和可行性。
2、分析表面化：未能充分利用历史数据（如客户投诉、内部报废报告、售后失效分析报告），仅凭想象无法覆盖所有潜在失效。
3、重探测轻预防：一味地增加检验项目和频次，而不是从根源上防止问题发生，这会导致质量成本上升。
若要高效开展，可掌握以下技巧：
1、黄金三角联动：确保PFMEA的输出能驱动控制计划(CP)和作业指导书(SOP)的更新，形成闭环。
2、聚焦优先级：优先应对高严重度(S)和高频度(O)的失效模式，而非仅仅盯着高RPN/AP值。
3、倾听一线声音：鼓励并采集生产线上操作员、检验员的反馈，他们往往是失效模式的第一个发现者。
总结
对于结构复杂、安全性要求极高的线束产品而言，PFMEA绝非一份应付审核的纸面文章。它是一次对生产工艺全面的、系统性的“沙盘推演”，是质量策划中最核心的预防性工具。
通过跨职能团队的共同努力，将潜在失效扼杀在摇篮之中，不仅能大幅提升产品可靠性和客户满意度，更能为企业降低售后成本、树立品牌声誉带来巨大的长期回报。
欢迎联系我们查看完整PFMEA报告案例，或者评论区留言其他产品FMEA案例需求，下期安排~
